はじめに
中学校の技術科「エネルギー変換」の授業で、地味だけれど欠かせない部品が「コンデンサ」ですよね。
抵抗やLEDに比べて説明が難しく、生徒に聞かれても「電気をためる部品だよ」で終わってしまうこともあるのではないでしょうか。
この記事では、コンデンサが電気をためて放すしくみと、身の回りで実際にどう活躍しているのかを、授業でそのまま使える言葉で整理していきます。
「なぜ回路にコンデンサが入っているのか」を説明できるようになると、はんだづけの実習や回路図の読み取りにも、ぐっと深みが出てきますよ。
- コンデンサのしくみ：電気をためて放す構造と充電・放電の流れ。
- 3つのはたらき：ためて使う・ノイズ除去・タイミング作りの違い。
- 使うときの注意：極性と放電を守る安全なあつかい方。

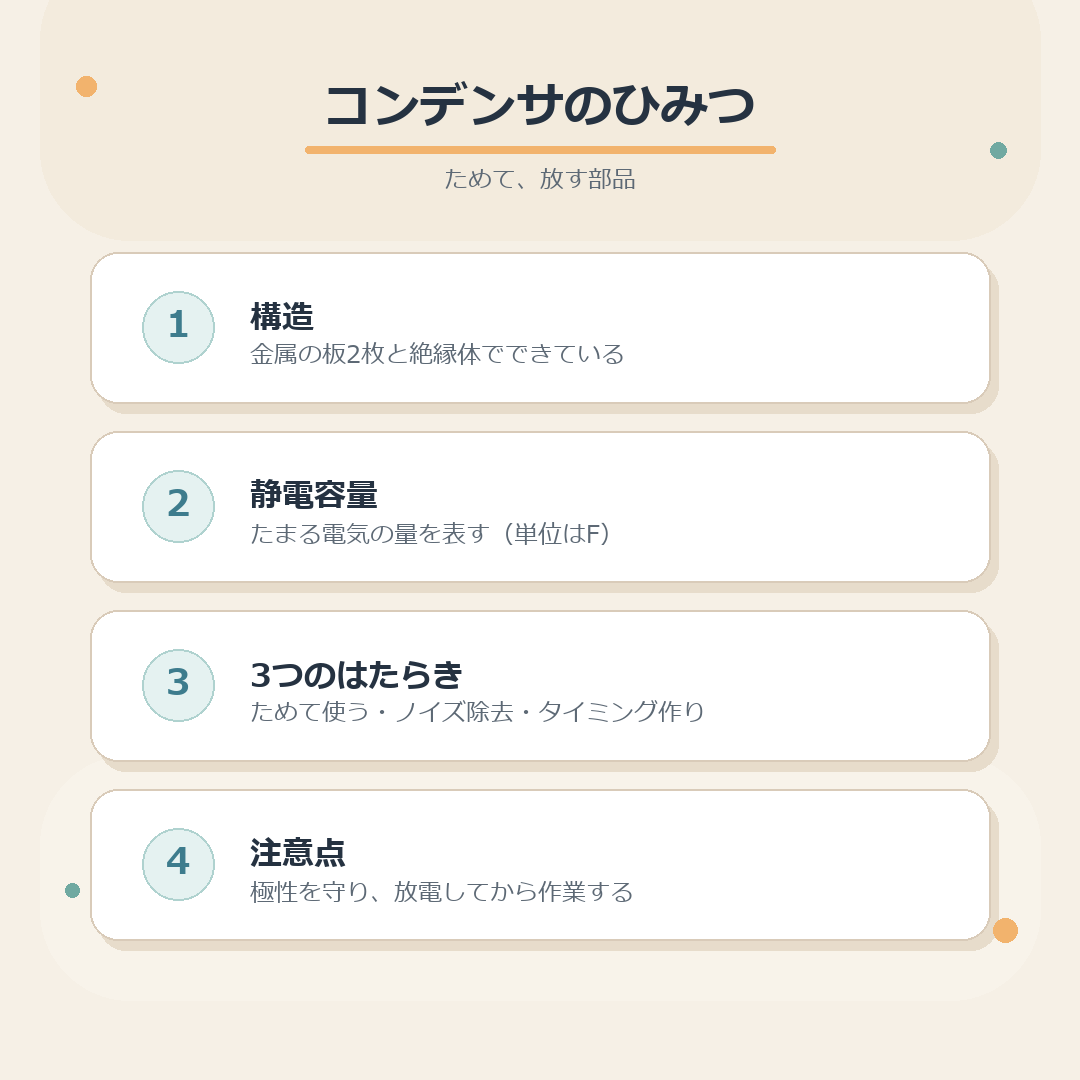

コンデンサのはたらきの全体像
コンデンサは、金属の板2枚とその間の絶縁体という、とてもシンプルな構造でできています。
電圧をかけると板に電気がたまり(充電)、回路につなぐとその電気が流れ出します(放電)。
この「ためて、放す」という一往復の動きが、コンデンサのすべてのはたらきの土台になっています。
- 構造：金属の板2枚と絶縁体だけのシンプルな部品。
- 静電容量：たまる電気の量を表す数値（単位はF）。
- 3つの顔：電源・平滑化・タイマーの役目を持つ。
ポイント1：コンデンサのしくみを知る
まずはコンデンサの中で何が起きているのか、構造から見ていきましょう。
コンデンサは金属の板2枚と絶縁体だけで、電気をためたり放したりできる部品です。
この単純な仕組みを知っておくと、充電・放電という言葉のイメージがぐっとつかみやすくなります。
コンデンサのしくみを知るポイントを紹介します
コンデンサの構造とたとえ話
コンデンサの中身は、向かい合わせに置かれた金属の板が2枚と、その間にはさまれた絶縁体という、意外なほどシンプルなつくりです。
絶縁体があるので板と板は直接つながっていませんが、電圧をかけるとこのすきまに電気がたまっていきます。
イメージしやすいように、コンデンサを水をためるバケツにたとえてみましょう。
電圧という力で水を注ぎ込み、バケツがいっぱいになった状態が、コンデンサでいう満充電にあたります。
抵抗が水の通りにくさを表すのに対し、コンデンサは水をためる容器そのものだと考えると、役割の違いも整理しやすくなりますよ。
実習で生徒に「なぜ絶縁体を挟むのか」と聞かれたら、電気を通してしまうと板同士が直接つながり、電気をためられなくなってしまうからだと伝えるとよいでしょう。

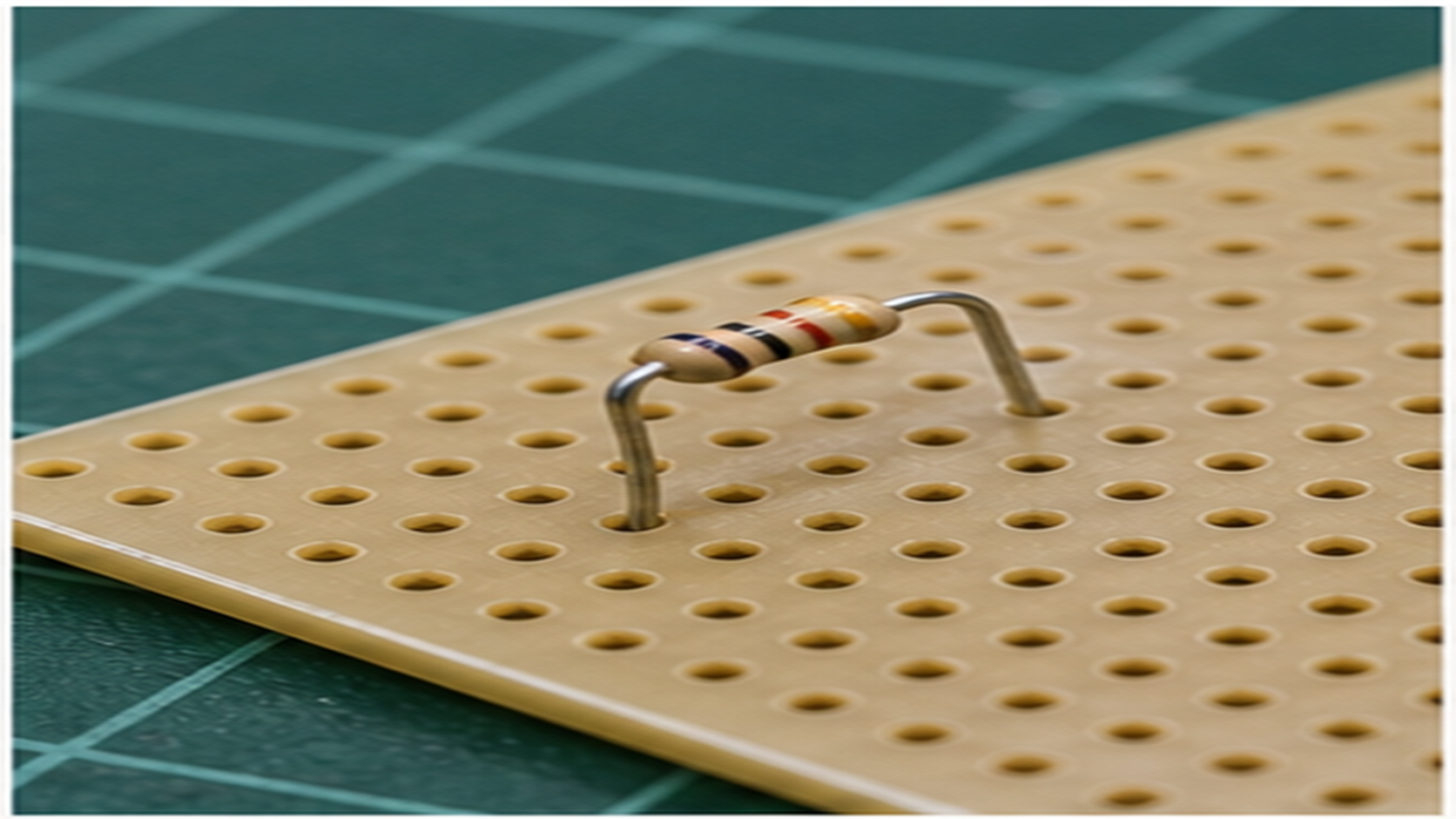

身近な家電を分解する機会があれば、丸い部品としてコンデンサが基板にいくつも並んでいる様子を実際に見せてあげると、生徒の理解がぐっと深まりますよ。
写真や実物を見せながら説明すると、教科書の図だけでは伝わりにくい大きさや形の感覚もつかみやすくなります。
充電と放電のしくみ
コンデンサに電圧をかけると、2枚の金属板にどんどん電気がたまっていきます。
この電気がたまっていく過程のことを充電と呼び、たまる電気の量は静電容量という数値で表されます。
反対に、充電されたコンデンサを回路につなぐと、たまっていた電気が一気に流れ出します。
この流れ出す過程を放電と呼び、電池のようにゆっくり流れるのではなく、短い時間にまとまった電流を出せるのが大きな特徴です。
充電と放電はワンセットの動きで、コンデンサはこの往復運動を何度でもくり返すことができます。

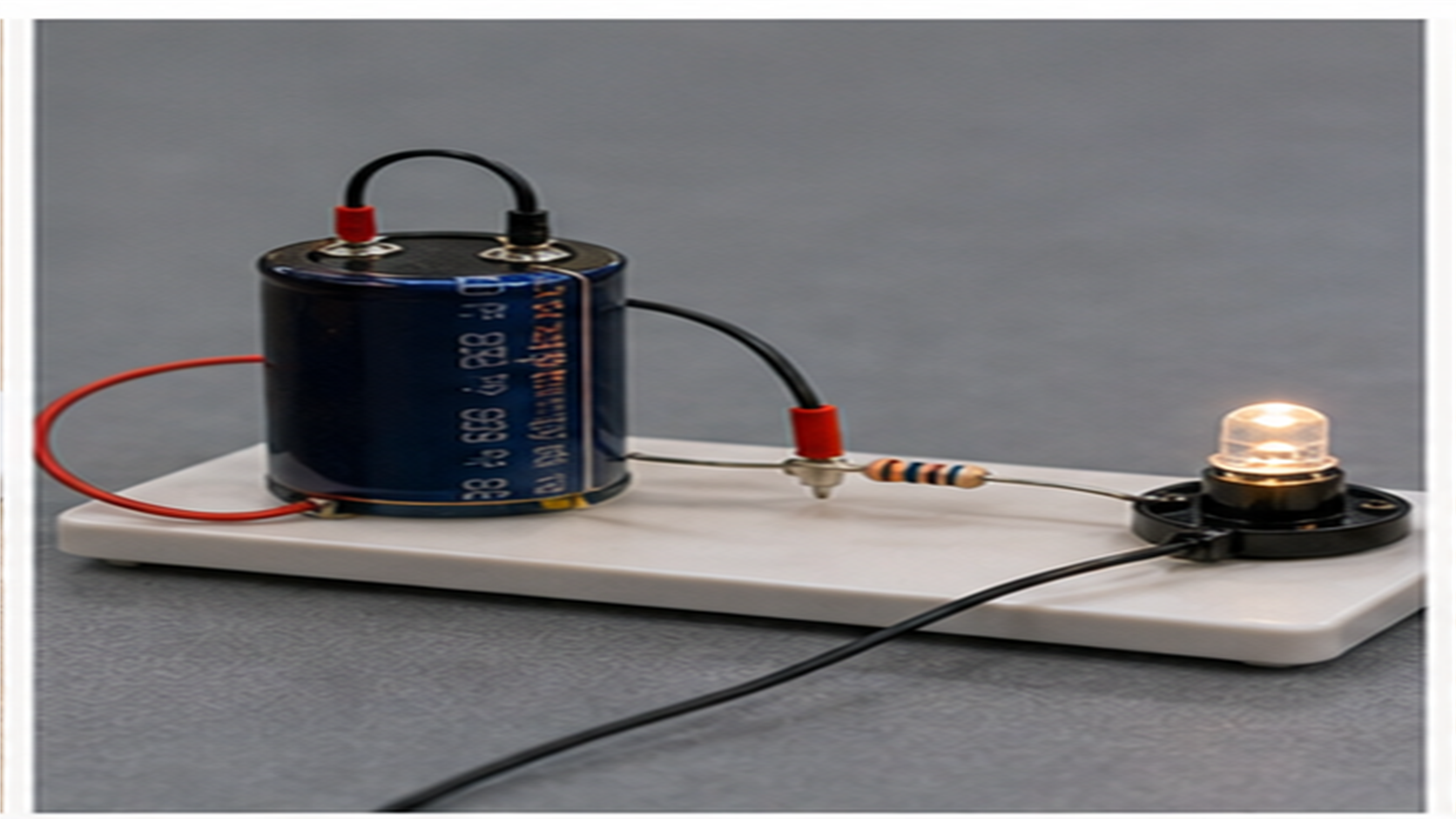

実習でLEDとコンデンサを組み合わせた回路を作ると、電源を切った直後もLEDがふわっと光り続ける様子を観察できます。
これはコンデンサにためられていた電気が、少しずつ放電されている証拠だと説明すると、目に見えるかたちで理解が深まります。
静電容量と単位の考え方
コンデンサがどれくらいの電気をためられるかを表す量のことを、静電容量と呼びます。
バケツの大きさが違えば入る水の量も変わるように、静電容量が大きいコンデンサほど、たくさんの電気をためることができます。
静電容量の単位はファラドといい、記号のFで表しますが、Fはとても大きな単位のため、実際の部品ではマイクロファラドやピコファラドという、より小さな単位がよく使われます。
単位は1000ごとに一段階切り替わる決まりになっていて、たとえば1000マイクロファラドは1ミリファラドと同じ量になります。
部品の表面に書かれている数字と単位を読み取れるようになると、回路図と実物を結びつけて理解できるようになりますよ。
実習で基板を観察するときは、小さな文字で書かれた容量の表示をルーペで確認させると、数字への抵抗感も少しずつ薄れていきます。
ポイント2：3つのはたらきを知る
しくみが分かったところで、コンデンサが実際にどんな場面で活躍しているのかを見ていきましょう。
コンデンサには、ためて使う・ノイズを取り除く・タイミングを作るという、3つの代表的なはたらきがあります。
それぞれの役割を知ると、身の回りの製品の中でコンデンサが働いている場面が見えてくるようになりますよ。
3つのはたらきを知るポイントを紹介します
ためて使う・電源としての役目

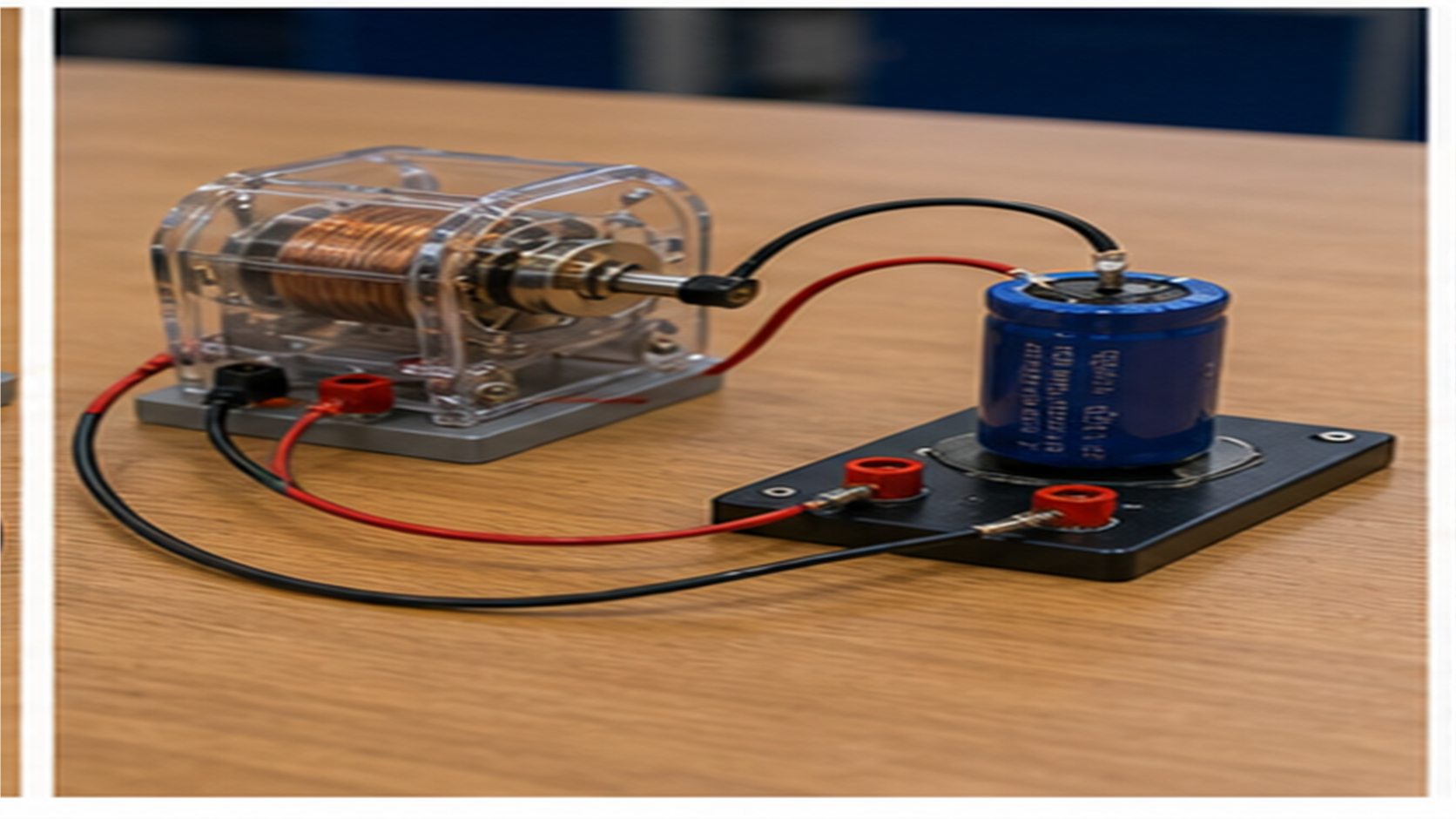

1つ目のはたらきは、電気をためておいて、必要なときに一気に使うという電源としての役目です。
カメラのフラッシュはその代表例で、コンデンサにゆっくりと電気をため、シャッターを切る一瞬に大きな電流を放出して強い光を作り出しています。
停電が起きたときに、機器が完全に止まる前の一瞬だけ電気を支えるバックアップ電源としても使われています。
電池と違ってコンデンサは充電と放電をくり返しやすく、瞬間的に大きな電流を出すことが得意な部品です。
この特徴を知っておくと、なぜ電池だけでなくコンデンサも組み合わせて使われるのか、その理由が見えてきます。
実習でLEDにコンデンサをつなぐ実験をすると、電源を切ったあともLEDがふわっと光り続ける様子を見せることができます。
この体験を通して、コンデンサが電気を一時的に保存できることを、生徒自身の目で確かめてもらうことができますよ。
ノイズを取り除くはたらき
2つ目のはたらきは、電源の電圧にまじる小さな変動やノイズをならして、安定させる役目です。
これを平滑化と呼び、パソコンやゲーム機、スマートフォンなど、精密な電子回路が入った機器の内部で欠かせない働きをしています。
電源からの電気は、実は完全に一定ではなく、わずかに波打つように変動していることがあります。
コンデンサはこの変動をやわらかく吸収し、電圧の変化をなめらかにすることで、回路を安定して動かす役目を果たしています。
もしこの平滑化がうまく働かないと、画面がちらついたり、動作が不安定になったりすることもあるんです。
生徒には「電気にも、揺れをおさえるクッションのような部品がある」と伝えると、イメージがつかみやすくなります。
基板の上で背の高い円柱形の部品を見かけたら、その多くが電源を支えるコンデンサだと教えてあげると、実物との結びつきが強くなりますよ。
タイミングを作るはたらき
3つ目のはたらきは、コンデンサが充電されるまでに時間がかかる性質を利用して、動作のタイミングを作ることです。
抵抗と組み合わせて回路を作ると、コンデンサに電気がたまるまでの時間を調整でき、一定時間が経ってから機器が動き出すしくみを作ることができます。
身近な例では、タイマー回路や、スイッチを離したあとも少しの間だけ明かりがついている照明などに、この性質が使われています。
充電にかかる時間は、コンデンサの静電容量と組み合わせる抵抗の大きさによって変わるため、部品を選ぶことで時間の長さを調整できます。
ためて放すという基本のしくみが、時間をはかる道具としても活躍しているのは、とても興味深いポイントです。
実習でLチカ（LEDの点滅）回路を作るときも、この抵抗とコンデンサの組み合わせが、点滅する間隔を決める鍵になっているんですよ。
ポイント3：種類と使うときの注意
最後に、コンデンサの種類と、安全に使うために知っておきたい注意点を確認しましょう。
コンデンサには向きがあるものとないものがあり、正しく扱わないと部品を壊してしまうことがあります。
実習で回路を組む前に、ぜひ生徒と一緒に確認しておきたいポイントです。
種類と使うときの注意のポイントを紹介します
コンデンサの種類と特徴
コンデンサにはいくつかの種類があり、代表的なものが電解コンデンサです。
電解コンデンサは比較的大きな静電容量を持てるのが特徴で、電源回路など、たくさんの電気をためたい場面でよく使われています。
ほかにも、小さくて安定した性質を持つセラミックコンデンサや、精密な回路に向くフィルムコンデンサなど、用途に応じてさまざまな種類が使い分けられています。
種類によって形も大きさも異なり、円柱形のものや、小さな四角い粒のようなものまでいろいろあります。
基板を観察するときは、まず一番大きな円柱形の部品を探すと、電解コンデンサを見つけやすいですよ。
実習用のキットには、あらかじめ静電容量が印刷された電解コンデンサが用意されていることが多いので、その数字を読み取る練習から始めると安心です。
種類ごとの見た目の違いを写真で見せておくと、生徒が自分の基板の中から見つけやすくなりますよ。
極性と安全な取り扱い
電解コンデンサには向きがあり、プラスとマイナスの端子があらかじめ決まっています。
足の長さや、側面に入っている帯の色・マークで見分けられることが多く、短い足やマークのある側がマイナス側であることが一般的です。
この向きを逆につないでしまうと、コンデンサが正しく充電されないだけでなく、内部で異常な反応が起き、破損したり破裂したりする危険もあります。
一方で、セラミックコンデンサなど向きが決まっていない種類もあるため、部品ごとに極性があるかどうかを確認する習慣が大切です。
実習では、つなぐ前に必ず端子の向きを指さし確認させることで、思わぬ事故を防ぐことができます。
もし逆につないでしまった場合にすぐ気づけるよう、電源を入れる前にもう一度確認する習慣づけも合わせて伝えておきたいですね。
放電と感電に気をつける
コンデンサは、電源を切ったあとも電気をためたままになっていることがあります。
特に静電容量が大きいコンデンサは、電源を切ってから数分たっても、触ると感電するほどの電気が残っている場合があるため注意が必要です。
回路から部品を取り外したり、はんだづけをやり直したりする前には、抵抗を使って安全に放電させてから作業するのが基本の手順です。
テスタを使うと、コンデンサに電気が残っているかどうかを電圧として確認することもでき、安全確認の助けになります。
「電源を切った直後でも油断しない」という意識づけが、実習での思わぬけがを防ぐ一番の近道です。
生徒には「見た目は同じでも、電池のような箱ではないから安心、とは限らない」と伝えておくと、油断を防ぐことができます。
安全に配慮しながら、コンデンサの不思議なはたらきを実感してもらえる実習を計画してみてくださいね。
作業前の確認リスト
コンデンサを使った実習の前に、次の点を確かめておくと、安全でスムーズに授業を進めることができます。
構造やはたらきの理解だけでなく、極性と放電という安全面の確認もあわせて行っておきましょう。
特に電解コンデンサを使う実習では、事前のチェックが事故を防ぐ一番の近道になります。
- 静電容量の単位（F・マイクロF・ピコF）の意味を説明できるか。
- 電解コンデンサの向き（プラス・マイナス）を見分けられるか。
- 使う前に、コンデンサをきちんと放電させてあるか。
- コンデンサの3つのはたらき（電源・平滑化・タイマー）を言えるか。
- テスタで電圧を確認する手順を思い出せるか。
よくある質問
コンデンサと電池のちがいは何ですか
結論から言うと、電池は化学反応で電気を作り出す部品、コンデンサは電気をためて放すだけの部品という違いがあります。
電池は長い時間にわたって一定の電気を送り出すことが得意ですが、充電には時間がかかり、くり返し使える回数にも限りがあります。
一方でコンデンサは、電気を作り出すことはできませんが、充電と放電をすばやくくり返すことができ、瞬間的に大きな電流を出すことが得意です。
電池が長距離を走るランナー、コンデンサが短い距離を全力で走るランナーだとイメージすると、役割の違いが伝わりやすくなります。
静電容量が大きいほど良いコンデンサなのですか
結論として、静電容量が大きければ必ず良いというわけではなく、回路の目的に合った大きさを選ぶことが大切です。
静電容量が大きいコンデンサは、たくさんの電気をためられる一方で、部品自体も大きくなり、充電や放電にかかる時間も長くなる傾向があります。
逆に静電容量が小さいコンデンサは、すばやく充電・放電ができるため、タイミングを作る回路など、速さが求められる場面に向いています。
回路の設計では、目的に合わせて静電容量の大きさを使い分けることが、良い設計につながります。
実習でコンデンサを扱うときに一番気をつけることは何ですか
結論から言うと、いちばん気をつけたいのは、電源を切った直後でもコンデンサに電気が残っている可能性があるということです。
特に静電容量が大きい電解コンデンサは、油断して触ると感電するおそれがあるため、抵抗を使って放電させてから作業するのが基本です。
また、電解コンデンサには向きがあるため、プラスとマイナスを逆につながないよう、つなぐ前に指さし確認をする習慣も欠かせません。
安全な手順を守ることで、コンデンサのおもしろいはたらきを、安心して生徒と一緒に体験することができます。
おわりに
コンデンサは、教科書では小さく扱われがちな部品ですが、電気をためて放すというシンプルなしくみの中に、電源・平滑化・タイマーという3つの顔を持つ奥深さがあります。
構造や静電容量の考え方を押さえておけば、実習中に生徒から向きや安全について質問されても、自信を持って答えられるはずです。
ぜひ次の授業で、身の回りの製品からコンデンサを探すところから、生徒と一緒に確かめてみてくださいね。
