はじめに
自転車で坂道を上るとき、ギヤを変えるとペダルが急に軽くなりますよね。
あれはいったい、どんなしくみなのでしょうか。
その答えが、中学技術2年生の「エネルギー変換」で学ぶ動力伝達なんです。
モータやエンジンが生み出した回転は、そのままでは速すぎたり、力が弱すぎたりして使えないことが多いんですよ。
そこで登場するのが、歯車・ベルト・チェーンという3つの伝達のしくみです。
この3つが分かると、自転車、洗濯機、エスカレーターなど、身の回りの機械の中身が一気に見えてきます。
この記事では、歯車のかみ合いの基本から、テストによく出る速度伝達比の計算、そしてベルトとチェーンの使い分けまでを、順番にわかりやすく解説します。
授業の予習・復習はもちろん、定期テスト前の確認にもぴったりの内容です。
それでは、一緒に学んでいきましょう。
クリックできる目次
動力伝達の全体像
動力伝達とは、モータやエンジンが生み出した回転を、機械の必要な場所へ伝えるしくみのことです。
ただ伝えるだけでなく、回転の速さ・力の大きさ・回る向きを、目的に合わせて変えられるのが最大の特徴なんですよ。
この記事では、次の3つのポイントで解説していきます。
- 歯車のかみ合いと回転の向き：滑らずに確実に伝える歯車の基本と、種類ごとの使い分けを学びます。
- 速度伝達比と力の関係：歯数から計算する方法と、減速すると力が大きくなる理由を学びます。
- ベルトとチェーンの使い分け：離れた軸に回転を伝える2つの方法の長所と短所を学びます。
ポイント1：歯車のかみ合いと回転の向き
最初のポイントは、動力伝達の主役ともいえる歯車です。
歯車のいちばんの強みは、滑らずに回転を確実に伝えられることです。
歯車のかみ合いと回転の向きのポイントを紹介します
歯と歯がかみ合って回転を伝える
歯車は、歯と歯がしっかりかみ合うことで回転を伝える部品です。
ベルトのように滑ることがないので、回転を確実に、正確に伝えられるのが最大の強みなんですよ。
時計のように少しのずれも許されない機械に歯車が使われているのは、この正確さがあるからです。

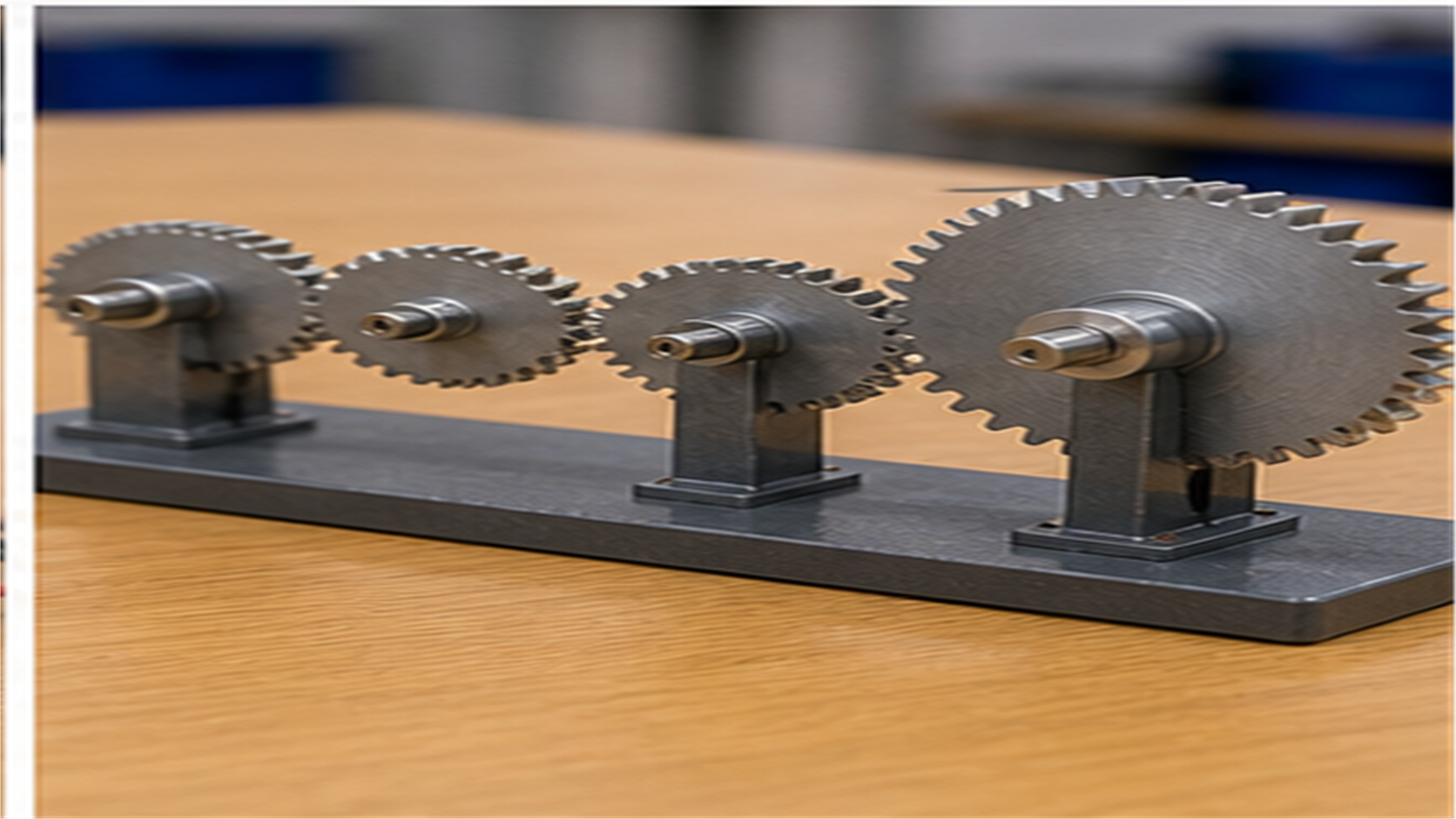

モータの軸に付けた歯車を別の歯車とかみ合わせると、回転は次の軸へどんどん伝わっていきます。
まずは「歯車は滑らない・確実」というイメージをつかんでおくと、このあとの速度伝達比の話がぐっと分かりやすくなりますよ。
隣り合う歯車は逆向きに回る
かみ合った2つの歯車をよく観察すると、必ず互いに逆向きに回っています。
右回りの歯車とかみ合った歯車は、必ず左回りになるんです。
テストでは「この歯車はどちらに回るか」という問題がよく出ますが、端から1つずつ順番に向きをたどっていけば必ず解けますよ。
もし同じ向きに回したいときは、間にもう1枚歯車をはさみます。
回転の向きを整えるためだけに入っている歯車もあるんですよ。
授業で模型を回すときは、ぜひ回る向きに注目してみてください。
平歯車・かさ歯車・ウォームギヤの使い分け
歯車にはたくさんの種類があり、軸の位置関係や目的によって使い分けられています。
もっとも基本になるのは、平行な軸の間で回転を伝える平歯車です。
技術室の模型から自動車まで、いろいろな場所で活躍しています。
軸の向きを90度変えたいときは、円すい形のかさ歯車の出番です。
そして、ねじのような形のウォームギヤを使うと、一段で大きく減速できます。
それぞれの形には理由があるので、「なぜこの形なのか」を考えながら見ると面白いですよ。
- 平歯車：平行な軸の間で回転を伝える、もっとも基本の歯車です。
- かさ歯車：円すい形で、軸の向きを90度変えて伝えられます。
- ウォームギヤ：ねじ状の歯で、一段で大きく減速して大きな力を生み出せます。
ポイント2：速度伝達比と力の関係
2つめのポイントは、テストの定番でもある速度伝達比です。
回転の速さと力は、片方を取れば片方が減る、シーソーのような関係なんです。
速度伝達比と力の関係のポイントを紹介します
速度伝達比は歯数の比で求める
速度伝達比とは、回転の速さがどれだけ変わるかを表す数字で、駆動軸の回転速度を被動軸の回転速度で割って求めます。
じつは回転速度が分からなくても、歯車の歯数から計算できるんですよ。
式は「被動側の歯数÷駆動側の歯数」です。
たとえば駆動側の歯数が20、被動側の歯数が40なら、速度伝達比は2になり、回転の速さは半分になります。
定期テストの計算問題でも頻出なので、歯数の比と回転の速さが逆の関係になることを押さえておきましょう。
減速すると力が大きくなる
動力伝達でいちばん大切なのが、速さと力の関係です。
歯車で回転を遅くする「減速」をすると、回す力は逆に大きくなります。
反対に、回転を速くする「増速」をすると、力は小さくなるんです。

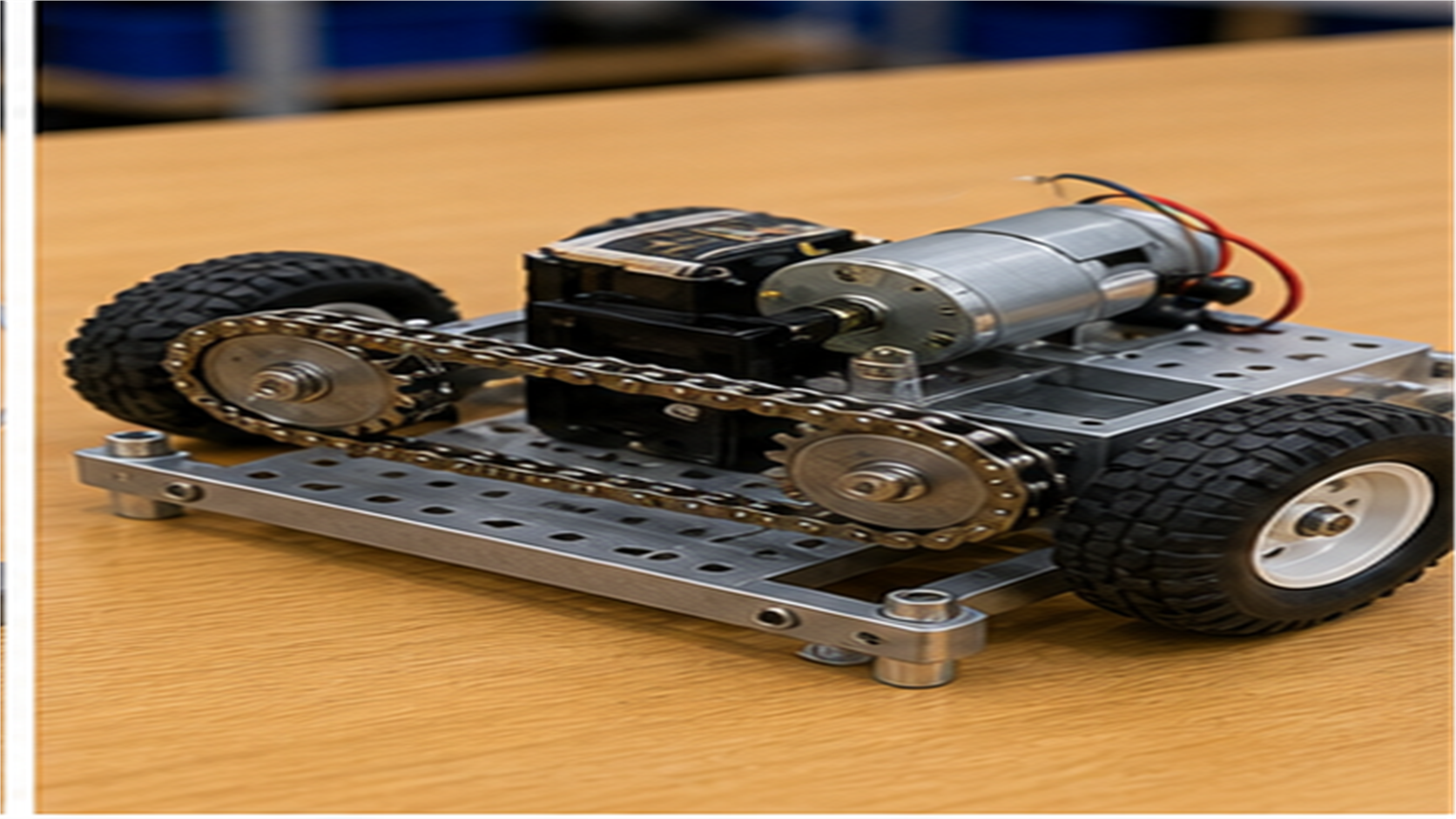

モータの回転はそのままでは速すぎて力が弱いことが多いので、多くの機械は減速して力を大きくしてから使っています。
ロボットの腕がゆっくりでも重い物を持ち上げられるのは、この減速のおかげなんですよ。
速さを捨てて力を取る、という発想がここでの核心です。
自転車の変速で体感してみよう
速度伝達比を体感できる、いちばん身近な例が自転車の変速機です。
後ろのギヤを大きいものに変えると、進む距離は短くなりますが、そのぶん軽い力で坂道を上れるようになります。
逆に平らな道でスピードを出したいときは、後ろのギヤを小さくすると、ひとこぎでぐんと進むようになりますよね。
これはまさに、減速で力を手に入れ、増速で速さを手に入れるという動力伝達の考え方そのものなんです。
今日の帰り道、変速しながらペダルの重さの変化を確かめてみてください。
- 歯数で計算できる：速度伝達比は「被動側の歯数÷駆動側の歯数」で求められます。
- 減速は力持ち：回転を遅くすると、そのぶん回す力は大きくなります。
- 増速はスピード重視：回転を速くすると、力は小さくなります。用途で使い分けます。
ポイント3：ベルトとチェーンの使い分け
3つめのポイントは、離れた軸の間で回転を伝えるベルトとチェーンです。
静かさを取るならベルト、力強さを取るならチェーン、と覚えましょう。
ベルトとチェーンの使い分けのポイントを紹介します
摩擦で伝えるベルト伝達

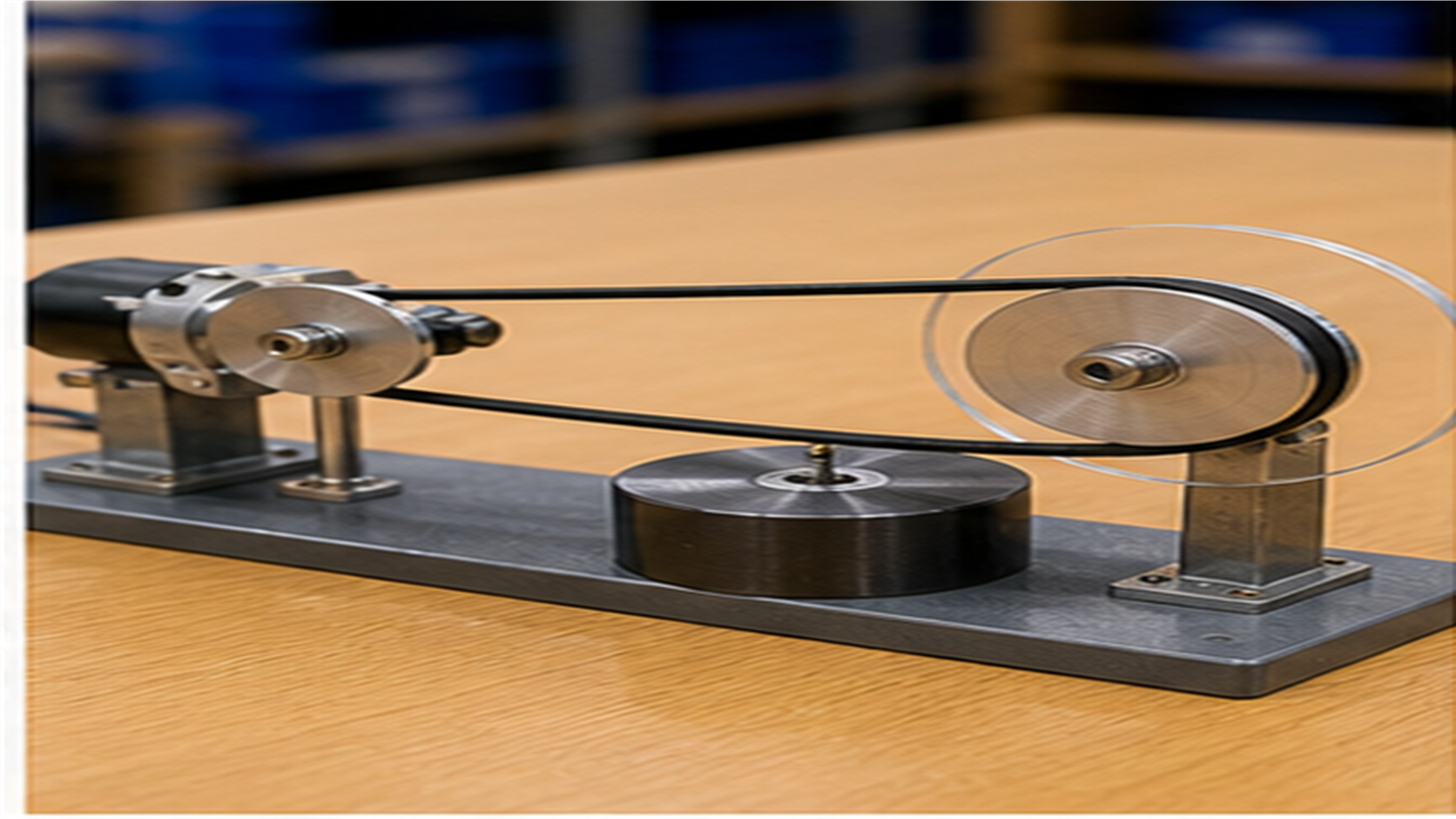

ベルト伝達は、プーリーという円盤にベルトをかけて、摩擦の力で回転を伝えるしくみです。
歯車と違って、軸どうしが離れていても伝えられるのが便利なところで、洗濯機や工場の機械などで広く使われています。
音が静かで、なめらかに伝わるのも長所です。
さらに、想定より大きな力がかかったときには、ベルトがわざと滑ることで部品の破損を防いでくれます。
滑ることは一見弱点に見えますが、機械を守る安全装置の役割も果たしていると考えると、見方が変わりますよね。
かみ合って滑らないチェーン伝達
チェーン伝達は、スプロケットという歯車にチェーンをかみ合わせて回転を伝えるしくみです。
代表例は、なんといっても自転車ですね。
ベルトと同じように離れた軸へ伝えられますが、歯とチェーンがかみ合っているので滑らず、大きな力を確実に伝えられるのが強みです。
エスカレーターやオートバイなど、力強さと確実さの両方が必要な機械で活躍しています。
ただし金属どうしがこすれるため、油をさすなどの手入れが必要になります。
自転車のチェーンに油をさすのも、これが理由なんですよ。

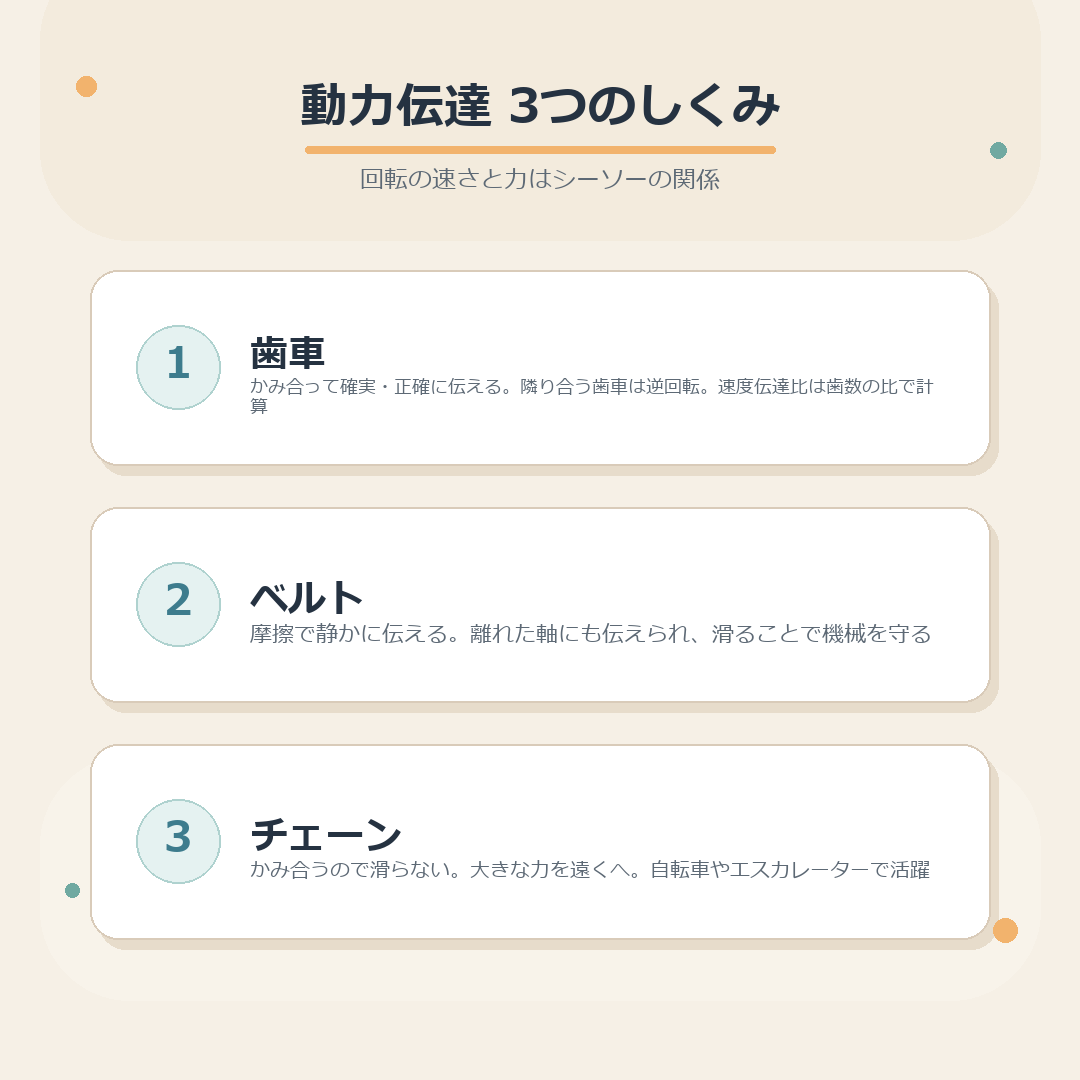

3つの伝達方法を選ぶ視点
歯車・ベルト・チェーンには、それぞれ得意なことと苦手なことがあります。
大切なのは、どれがいちばん優れているかではなく、機械の目的に合わせてどれを選ぶかという視点です。
正確さが必要なら歯車、静かさや安全性を重視するならベルト、大きな力を離れた軸へ伝えたいならチェーン、というように選ばれています。
身の回りの機械を見て「なぜここはベルトなのだろう」と考えることが、技術の見方・考え方を育てる第一歩になりますよ。
おうちの機械でも、ぜひ探してみてください。
- 歯車：滑らず確実・正確。時計や変速機など、正確さが命の機械に使われます。
- ベルト：静かでなめらか。滑ることで機械を守る安全装置の役割もあります。
- チェーン：滑らずに大きな力を遠くへ。自転車やエスカレーターで活躍します。
おわりに
今回は、動力伝達のしくみについて解説しました。
動力伝達とは、モータやエンジンの回転を、速さ・力・向きを変えながら必要な場所へ伝えるしくみでしたね。
速度伝達比は歯数の比で計算でき、減速すると力が大きくなる、というシーソーの関係が今日の核心です。
そして歯車・ベルト・チェーンは、機械の目的に合わせて使い分けられています。
次に自転車に乗るときは、ぜひ変速しながらペダルの重さを感じてみてください。
教科書の言葉が、きっと体験とつながりますよ。
