はじめに
1学期に作った木工作品を家で使ってみたら、なんだかぐらつく。
棚板の真ん中が、少しだけ下がっている気がする。
そんな経験はありませんか。
こういうとき、多くの人が「材料が弱かったのかな」「もっと厚い板にすればよかった」と考えます。
でも実際には、材料そのものが足りていないことは、それほど多くありません。
原因のほとんどは、材料ではなく形と接合部のどちらかにあります。
中学技術の「材料と加工」で構造を学ぶのは、まさにここが理由です。
同じ材料でも、組み方と補強の入れ方を変えるだけで、作品はまったく別物のようにしっかりします。
逆に言えば、原因を見分けずに補強を足しても、重くなるばかりで丈夫にはならないんです。
この記事では、作品の壊れ方を3つのタイプに分けて見分けるところから始めます。
そのうえで、それぞれのタイプに効く補強の選び方を順番に整理していきます。
予習や復習はもちろん、定期テスト前の確認にも使える内容にしました。
丈夫な構造をつくる3つの視点
丈夫な構造を考えるときは、いきなり補強材を足さないことが大切です。
まず「どんな壊れ方をしているか」を見分け、次に「形」で直せないかを考え、最後に「接合部」を見直す。
この順番で進めると、少ない材料でしっかりした作品になります。
- 壊れ方を見分ける：ゆがむ・たわむ・外れるの3タイプのどれなのかを、手で触って確かめます。
- 形で強くする：三角形と面、そして断面の向きを使って、材料を増やさずに強さを出します。
- 接合部を強くする：力の流れが途切れないように、接着剤・釘・金具を役割で使い分けます。
ポイント1：壊れ方を見分ける
補強を考える前に、いまの作品がどんな壊れ方をしているのかをはっきりさせましょう。
壊れ方が分かれば、必要な補強は自然に一つに決まります。
壊れ方を見分けるポイントを紹介します
材料が弱いのではなく、形が弱い
作品がぐらついたとき、多くの人はまず材料のせいにします。
もっと厚い板を使えばよかった、もっと硬い木にすればよかった、と考えてしまうんですよね。
でも実際には、材料そのものが足りないことはそれほど多くありません。
同じ材料でも、組み方や補強の入れ方を変えるだけで、驚くほどしっかりした作品になります。
技術の授業でわざわざ「構造」という言葉を学ぶのは、まさにここが理由なんです。
まず疑うのは材料ではなく形。
この順番を覚えておくと、直すときに遠回りをしなくてすみますよ。
ゆがむ・たわむ・外れるの3タイプ
壊れ方は大きく三つに分けられます。
一つめは「ゆがむ」で、四角い枠が横からの力で平行四辺形のように傾く壊れ方です。
二つめは「たわむ」で、棚板やはりの真ん中が重さに負けて下へ下がります。
三つめは「外れる」で、釘やねじが抜けたり、接着した面がはがれたりします。
この三つは、原因も直し方もまったく違います。
見分けができていないと、せっかく入れた補強がまるでむだになってしまうこともあります。
だからこそ、直す前にどのタイプなのかを見分けることが、いちばん最初の作業になるんです。
手で触って動きを確かめる
見分け方はとても簡単で、実際に手で触って動かしてみることです。
棚を横からそっと押してみて、全体が傾くようならゆがみです。
棚板の真ん中を上から押して沈む感じがあれば、たわみを疑いましょう。
角の部分を持って軽くひねったときに、かたかたと音がしたり、すきまが開いたりするなら、接合部が外れかけています。
強い力を入れる必要はまったくありません。
指先に伝わるわずかな動きの中に、原因がちゃんと出ているんですよ。
どのタイプかがはっきりすると、次に入れる補強も自然に決まります。
- ゆがむ：横からそっと押すと全体が傾く。四角い枠が平行四辺形になっている状態です。
- たわむ：棚板の中央を押すと沈む。重さで板が弓なりに曲がっている状態です。
- 外れる：角をひねると音が出る、すきまが開く。接合部が離れかけている状態です。
ポイント2：形で強くする
ゆがみとたわみは、材料を足さなくても直せることが多いんです。
強さをつくるのは材料の量ではなく、形の使い方です。
形で強くするポイントを紹介します

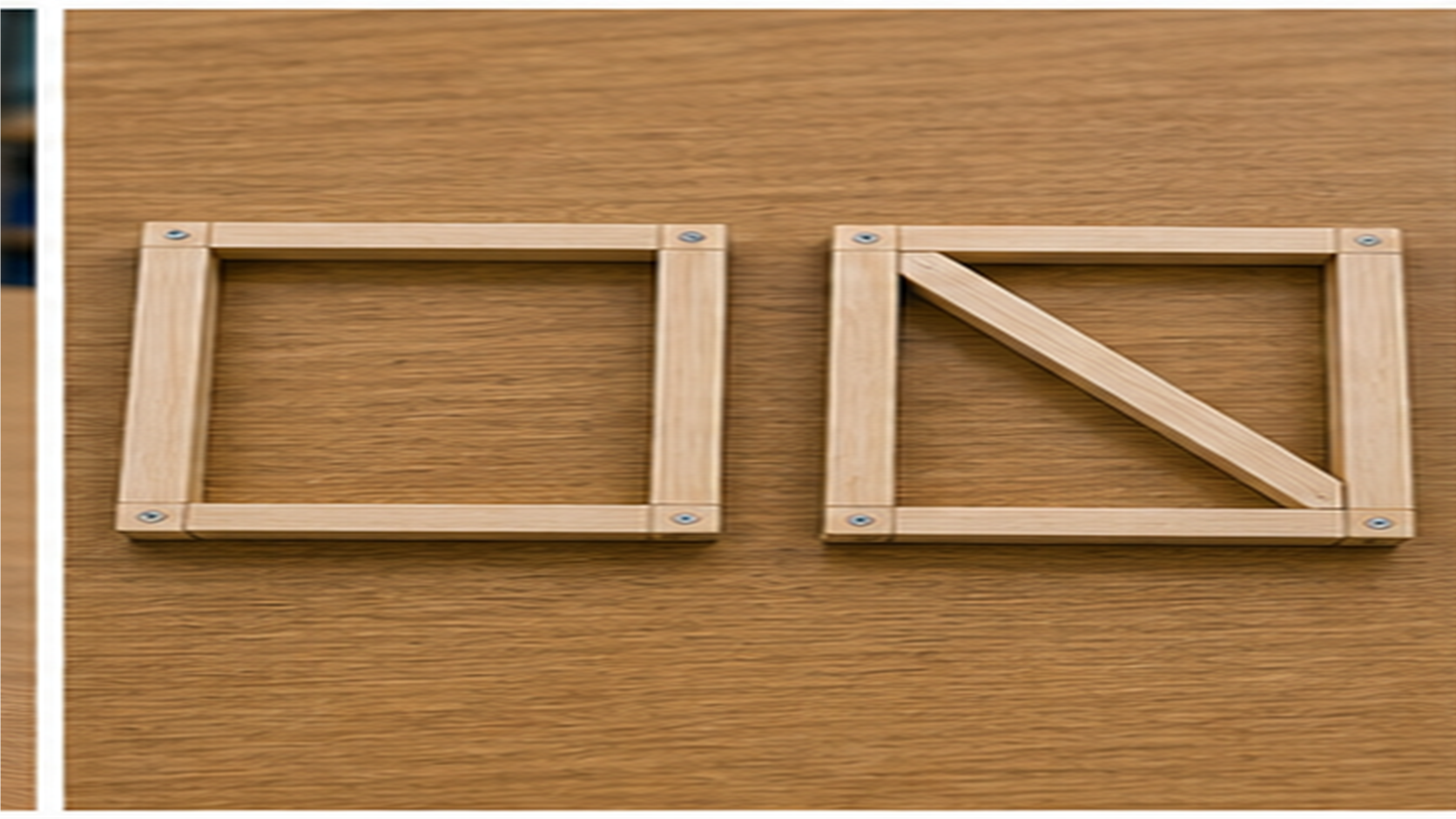

三角形が変形しない理由
ゆがみを止める主役は三角形です。
三角形は三つの辺の長さが決まると、形がただ一つに決まります。
角度を変えようとしても、辺の長さが変わらないかぎり動けないんですね。
ところが四角形は、辺の長さが同じままでも、いくらでも傾けることができます。
だから四角い枠だけでできた作品は、横からの力に弱いんです。
橋の骨組みや鉄塔に三角形がずらりと並んでいるのは、この性質を利用しているから。
校舎の鉄骨や自転車のフレームにも、同じ工夫が入っています。
身のまわりで三角形を探してみると、構造の意味が見えてきますよ。

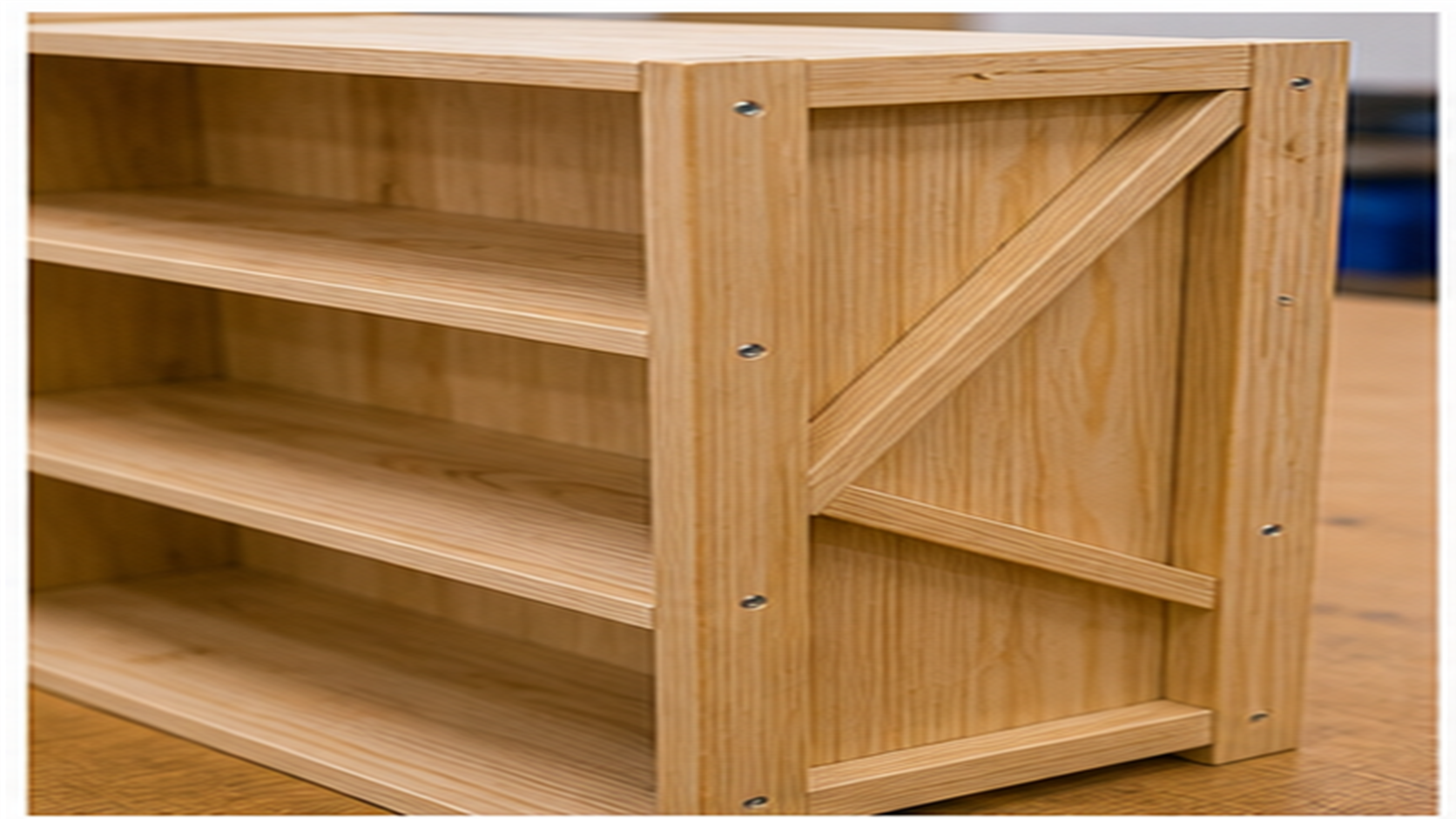

すじかいと背板で面を押さえる

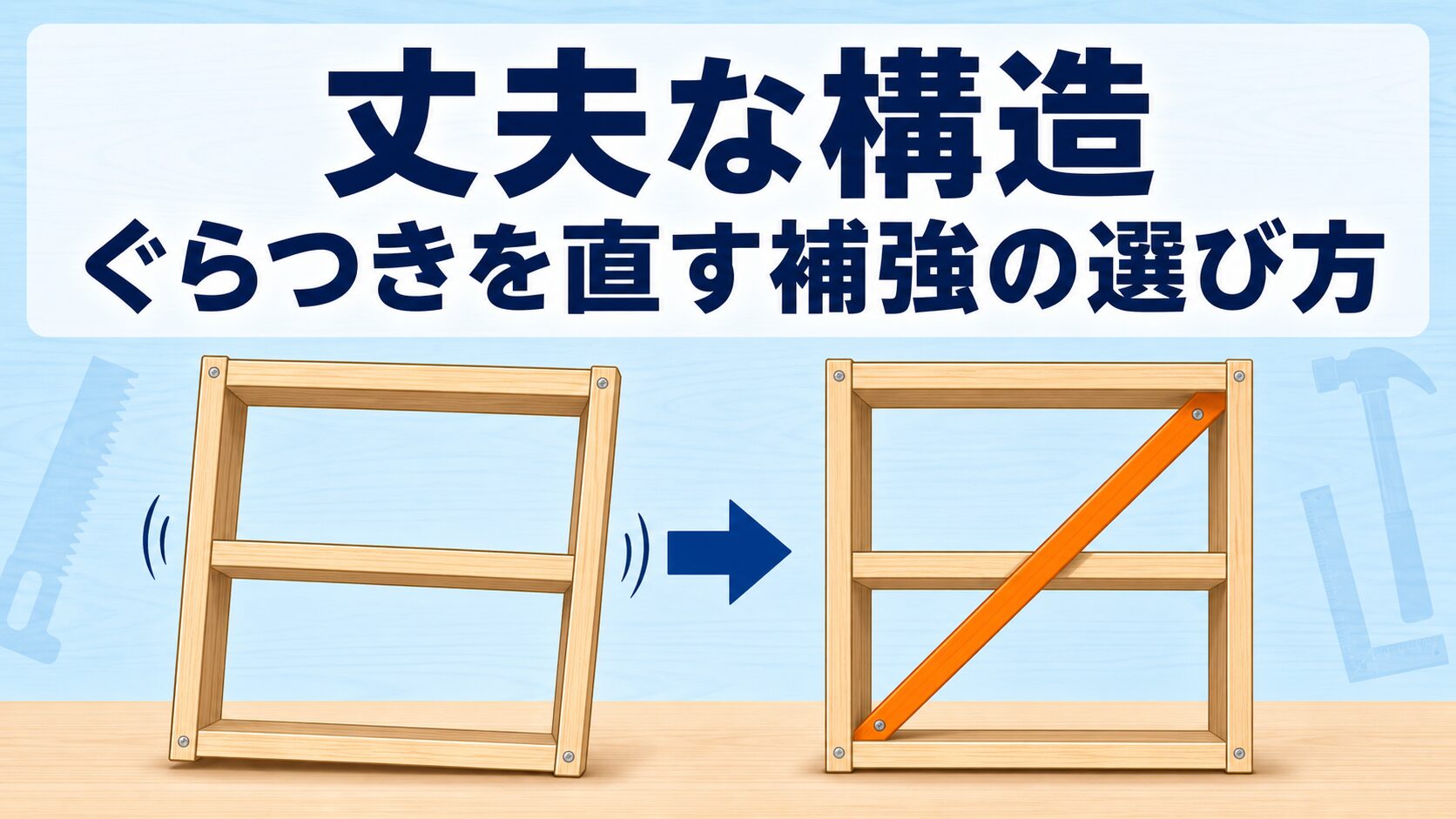

実際の作品では、四角い枠の対角線にすじかいを一本入れるだけで、ゆがみは大きく減ります。
ここで大切なのは、両端をしっかり留めること。
片方が浮いていると力が伝わらず、効果はほとんど出ません。
上下の角にしっかりねじが効いているか、指で押して確かめておきましょう。
すじかいの代わりに、背板やうすいベニヤ板を張って面全体で押さえる方法もあります。
面で押さえると枠のどの向きの力にも効きますし、見た目もすっきりして収納にも向いています。
作品の使い道に合わせて選んでみましょう。
断面の向きでたわみは変わる
たわみに効くのは、材料の量ではなく断面の向きです。
同じ一枚の板でも、寝かせて使うと簡単に曲がりますが、立てて使うとほとんど曲がりません。
力を受ける方向に厚みがあるかどうかで、強さがまるで違ってくるんですね。
棚板の下に細い角材を立てて取り付けるだけでも、たわみはぐっと減ります。
板をL字に組んだり、箱のような形にしたりするのも同じ考え方です。
同じ量の材料でも、置き方を変えるだけで強さが何倍にもなるんですよ。
材料を足す前に、まず向きを変えられないかを考えてみてください。
- 三角形をつくる：対角線にすじかいを一本。両端をしっかり留めるのが条件です。
- 面で押さえる：背板やうすいベニヤ板を張ると、どの向きの力にも効いてくれます。
- 断面を立てる：板は厚みのある向きで力を受けさせる。角材を立てて足すだけでも変わります。
ポイント3：接合部を強くする
形を整えても外れてしまうときは、接合部そのものを見直す番です。
接合部は「力の流れを切らない」を合言葉にしてください。
接合部を強くするポイントを紹介します
力の流れを切らない
接合部を考えるときの合言葉は「力の流れを切らない」です。
作品にかかった力は、上の板から横の板へ、そして下の板へと順番に伝わっていきます。
この道すじのどこかにすきまがあると、そこで流れが途切れて、一点に力が集まってしまうんです。
力の通り道が一本につながっているかを、頭の中でたどってみるといいですよ。
組み立てるときは、接合面がぴったり合っているかを光にすかして確かめてみましょう。
すきまが見えたら、やすりで面を整えてから留め直します。
ひと手間かかりますが、丈夫さがはっきり変わりますよ。
接着剤と釘・ねじの役割分担
接着剤と釘やねじは、どちらが強いかを比べるものではありません。
そもそも役割がちがうんです。
接着剤は面全体で力を受け止めるのが得意で、広い面どうしを合わせる場所に向いています。
釘やねじは点でしっかり押さえるのが得意で、はがれようとする力を止めてくれます。
得意なことがちがうので、どちらか一方だけでは弱いところが残ってしまいます。
だから接着剤を薄く塗ってから釘で留めると、二つの長所が合わさって、どちらか一方よりずっと丈夫になります。
塗る順番は接着剤が先、釘はそのあとですよ。

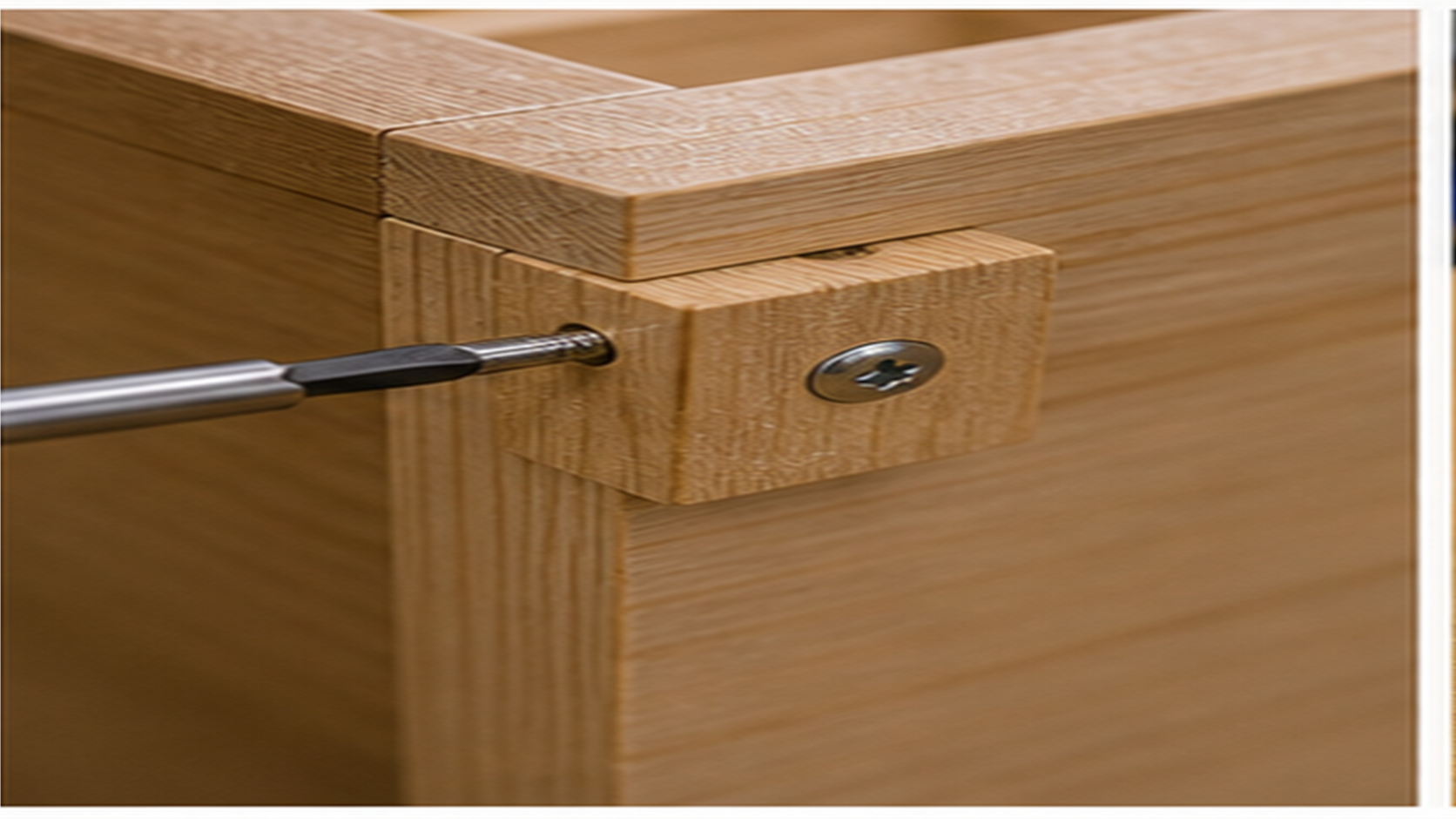

金具の使い分けとよくある失敗
補強金具にも、それぞれ役割があります。
L字金具は直角を保つため、すみ金具は角のがたつきを止めるため、つなぎ板は板と板の面をつなぐためのものです。
どこが弱いのかを見分けてから選ぶと、金具の数を増やさずにすみます。
金具を増やせば増やすほど強くなる、というわけではないんですね。
逆によくある失敗は、不安だからと釘を打ちすぎて木が割れてしまうこと。
木口から十五ミリほど内側をねらい、間隔をあけて打つのが基本です。
接着剤も塗りすぎず、薄く広げるのがきれいに仕上げるこつですよ。
- 面を合わせる：光にすかしてすきまを確認。やすりで整えてから留め直します。
- 接着剤が先、釘が後：面で受ける力と点で押さえる力を、両方はたらかせます。
- 端から離して打つ：木口から十五ミリほど内側をねらい、間隔をあけると割れを防げます。
おわりに
丈夫な構造をつくるこつは、材料を増やすことではありません。
ゆがむのか、たわむのか、外れるのか。
まず壊れ方を見分けて、それに合った補強を一つ選ぶ。
この順番を守るだけで、作品はずっとしっかりします。

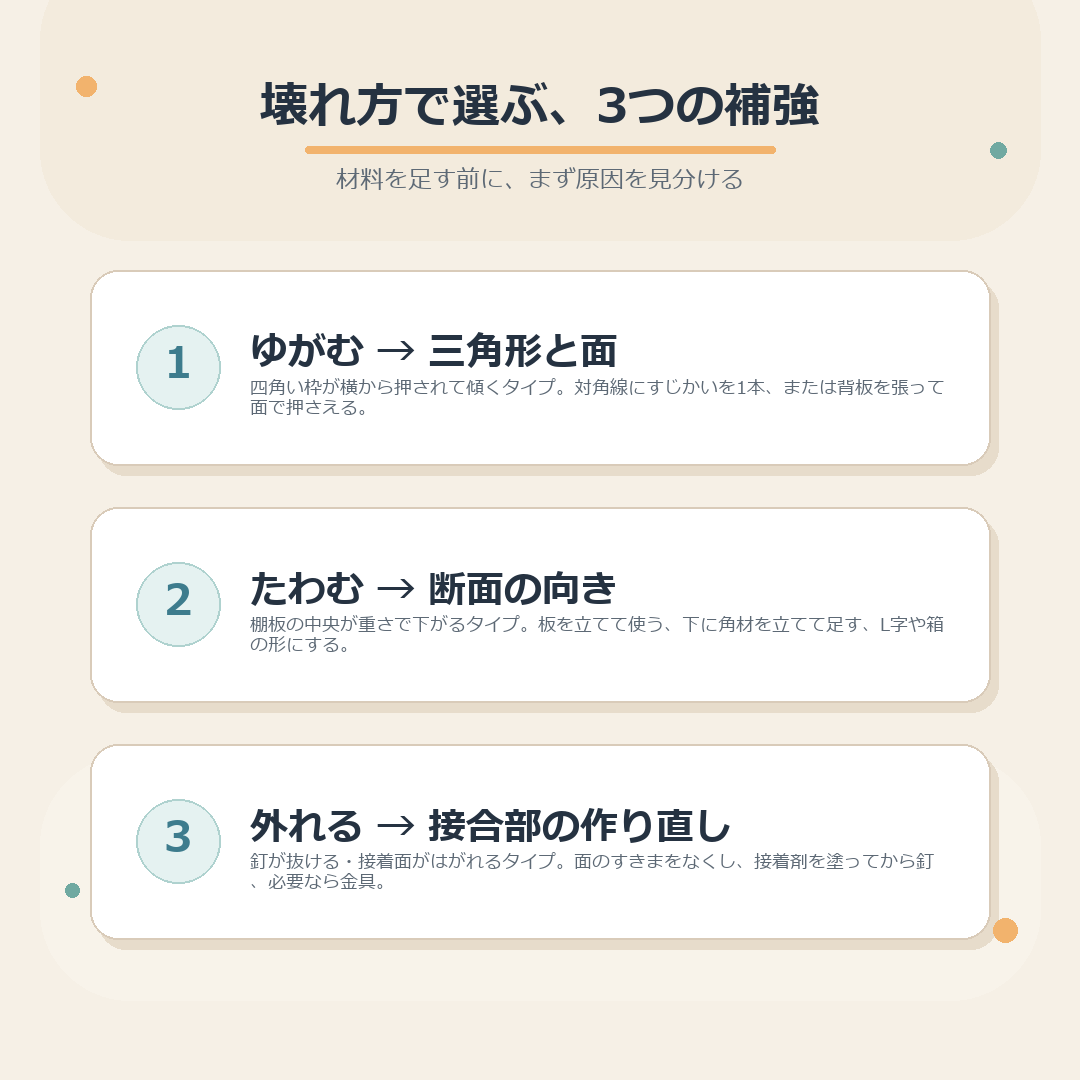

ゆがみには三角形と面、たわみには断面の向き、外れには接合部の作り直し。
この対応をおさえておけば、テスト前の見直しにもそのまま使えます。
家にある家具を触って、どんな補強が入っているか探してみるのもおすすめですよ。
