はじめに

コンセントにプラグを差すだけで、当たり前のように電気が使えますよね。
でも、その壁の中や電源タップの先では、目に見えない電流がたくさん流れているんです。
ひとつのコンセントにいくつもプラグを差す「タコ足配線」が危ないと、聞いたことはありませんか。
どれくらい差すと危ないのか、はっきり説明できる人は、意外と少ないんですよ。

この記事では、家の中の配線のしくみから、電流と熱の関係、そして合計の電流を計算する方法までを、順番に解説します。
中学技術のエネルギー変換の分野で、定期テストにもよく出る内容です。
計算は足し算と割り算だけなので、安心して読み進めてくださいね。

読み終えるころには、「このタップにこの機器をつないで大丈夫かな」と、自分で判断できるようになりますよ。

タコ足配線の全体像

今回の内容は、大きく三つの柱でできています。
一つ目は、家の配線がどんなしくみで各部屋に電気を届けているか。
二つ目は、電流が流れると熱が出ることと、流せる電流には上限があること。
三つ目は、タコ足配線やトラッキング現象がなぜ危ないのかと、安全に使う約束です。
この三つが一本の線でつながると、「なぜ危ないのか」を計算で説明できるようになります。

ポイント1：屋内配線のしくみとコンセントの電圧

まずは、家の中の電気がどう届くのかを整理しましょう。
電柱から入った電気は分電盤に入り、そこから部屋ごとの回路に分かれて、壁の中の電線を通ってコンセントへ届きます。
どのコンセントにも同じ100ボルトが届くのは、並列つなぎになっているからです。

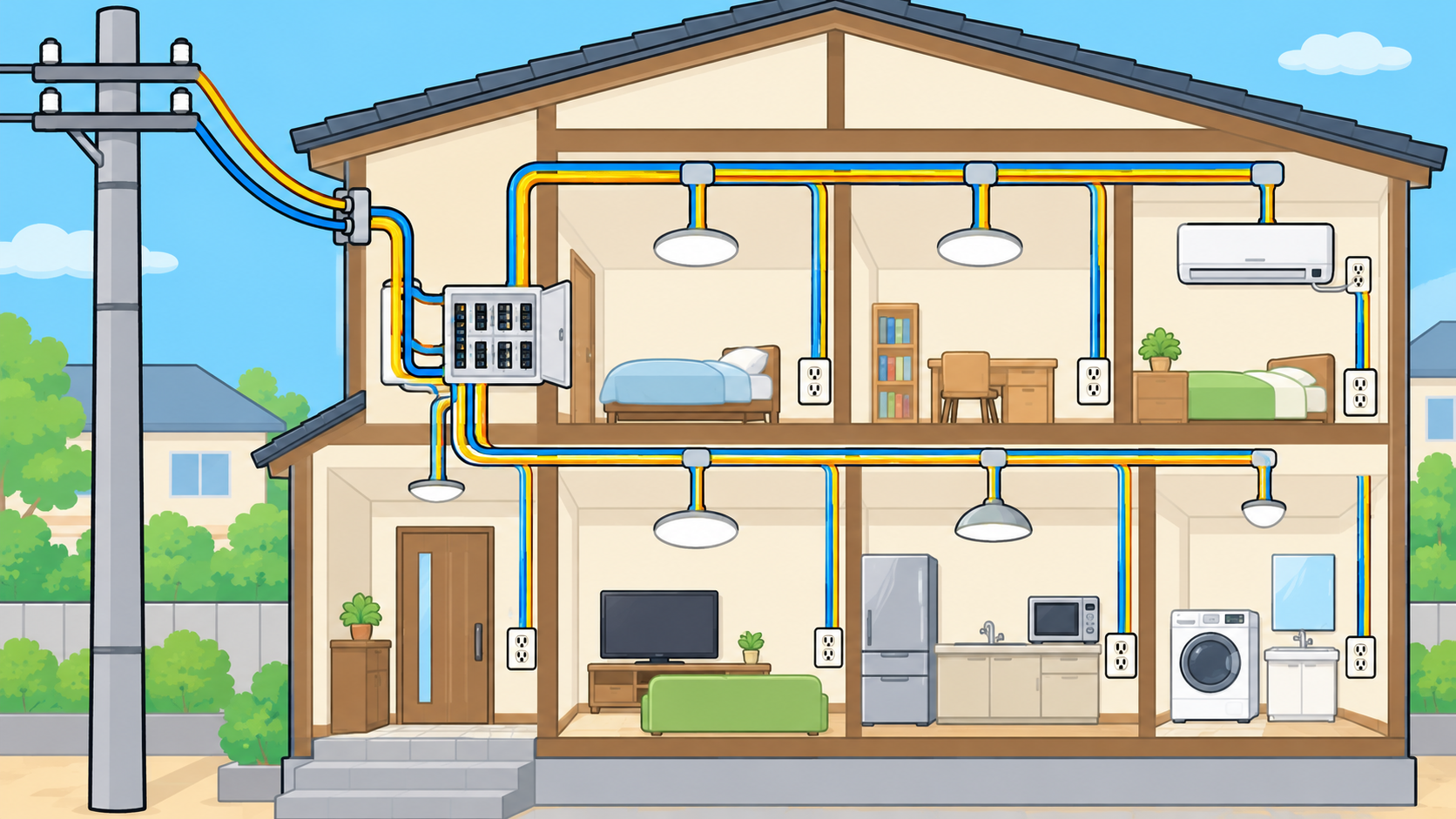

分電盤から各部屋のコンセントまでの道すじ

家に引き込まれた電気は、最初に分電盤という箱に入ります。
分電盤の中にはブレーカーが並んでいて、家全体の電気を、キッチンや居間、寝室といった部屋ごとの回路に分けています。
部屋ごとに分けてあるのは、一か所で不具合が起きても、家じゅうの電気が止まらないようにするためでもあります。
そこから壁の中を通る電線が、それぞれの部屋のコンセントや照明までつながっているんです。
つまり、コンセントは家の電気の出口であり、同じ回路につながるコンセントは、同じ電線を分け合っていることになります。

ここで大切なのは、「一つの回路を、何台もの機器で分け合っている」という見方です。
たとえば同じ部屋の壁に二つのコンセントがあっても、同じ回路なら、流れる電流は同じ電線を通ります。
あとで出てくる「上限の15アンペア」は、この回路ごとに決まっているものです。
「コンセントの数が多い＝使える電気が多い」わけではないと覚えておくと、あとの計算がすっと理解できますよ。

並列つなぎだから同じ100ボルトが届く

並列つなぎのもう一つの大切な特徴は、電流が足し算になることです。
電圧はどの機器にも同じ100ボルトですが、流れる電流は、つないだ機器の分だけ合計されていきます。
機器が一つ増えるごとに、分電盤から壁の中の電線へ流れる電流が、その機器の分だけ増えるイメージです。
この「電圧は同じ、電流は足し算」という関係が、タコ足配線を考えるときの出発点になります。

電線のつくりと太さの意味

家の電線は、電気を通しやすい銅の線を、電気を通さない被覆で包んでつくられています。
被覆があるおかげで、線同士がふれてもショートしにくく、人が触っても感電しにくいんです。
そして電線には太さがあり、太いほど断面積が大きく、たくさんの電流を安全に流すことができます。
細い電線に大きな電流を流すと、熱がこもって被覆がとけるおそれがあるので、使う場所に合った太さが選ばれています。
電線は、ただの「電気の通り道」ではなく、流せる量が決まった道なんですね。

身近なところでは、ドライヤーのコードは太くて、スマホの充電ケーブルは細いですよね。
これは、流れる電流の大きさに合わせて、電線の太さを変えているからなんです。
反対に、細いコードを使って、大きな機器をつなぐようなことはしてはいけません。
電線の太さと、流せる電流は、セットで考える。この見方を覚えておいてください。

ポイント2：電流と発熱、流せる電流の上限

次に、電流と熱の関係を見ていきます。
電線は電気をよく通しますが、抵抗がゼロではないので、電流が流れると少しだけ熱が出ます。
電流が大きくなるほど、発熱は急に大きくなるので、流せる電流には上限が決められているんです。

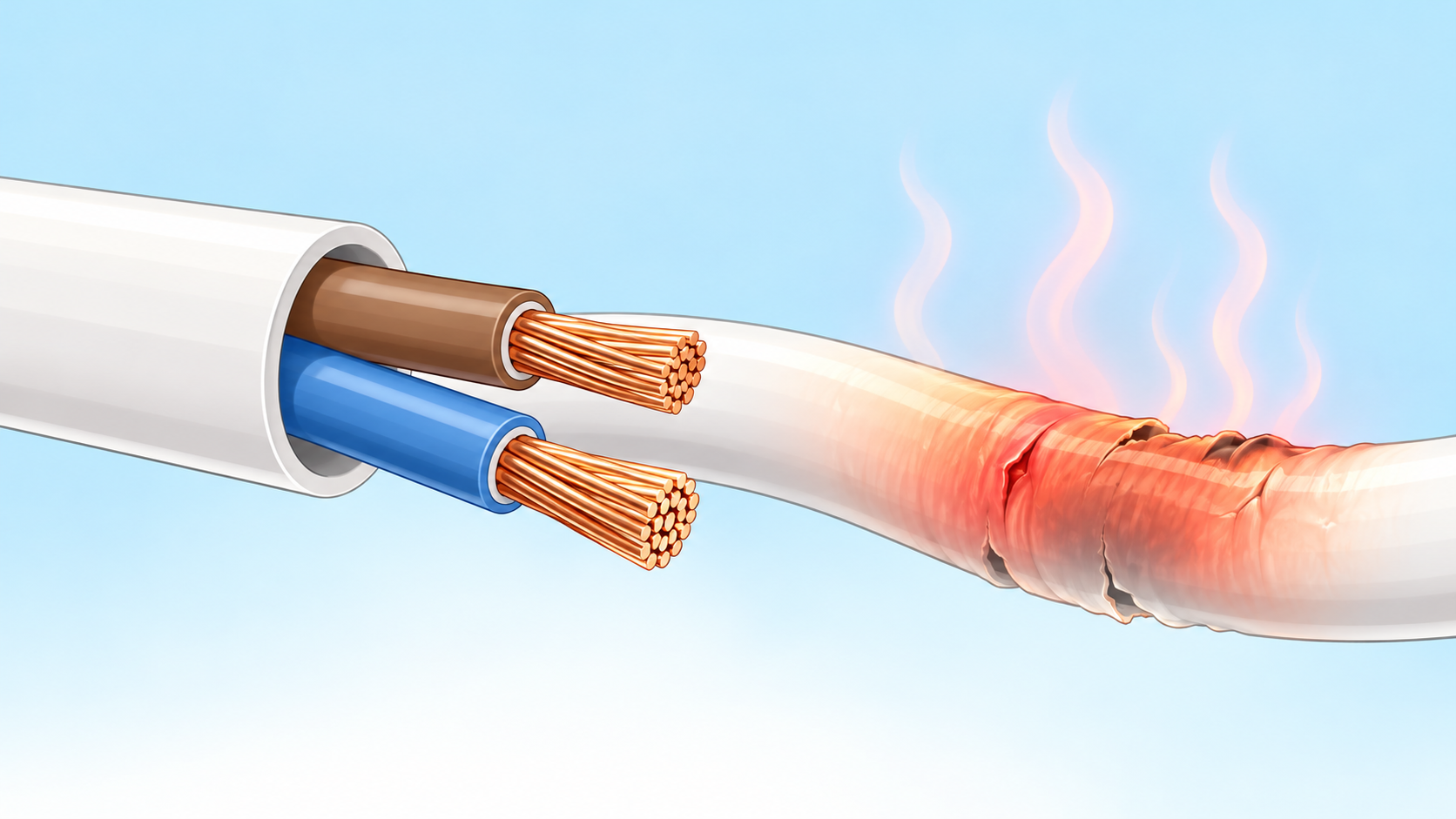

電流が流れると電線は熱くなる

とくに注意したいのが、コードを束ねたり、巻いたまま使ったりする場合です。
コードが重なっていると熱が逃げにくくなり、同じ電流でも、ふつうより高い温度になってしまいます。
コードリールを巻いたまま、ストーブやドライヤーをつなぐのは、危ない使い方の代表です。
電流の大きさだけでなく、熱の逃げ場にも気をつけましょう。

一つの回路は15アンペア・1500ワットまでが目安

家のコンセントがつながる一つの回路には、流せる電流の上限があります。
一般的な家庭では15アンペアになっているところが多く、100ボルトで使うと、100掛ける15で、1500ワットまでが目安です。
この上限を超えそうになると、分電盤のブレーカーが電気を止めて、電線が熱くなりすぎるのを防いでくれます。
延長コードや電源タップにも、同じように「合計1500ワットまで」といった定格が書かれているので、必ず確認しましょう。

ここで注意したいのは、ブレーカーが落ちなければ安心、とは限らないことです。
ブレーカーは回路全体を守るものですが、延長コードや電源タップ一本の定格が小さいと、そちらが先に熱くなることもあります。
つまり、壁の回路の上限と、使っているタップの上限の、小さいほうを守る必要があるんですよ。
テストでは「15アンペア」と「1500ワット」がセットで出るので、一緒に覚えておきましょう。

電流は「電力÷電圧」で求められる

家電のラベルには、消費電力がワットで書かれています。
この消費電力を電圧で割ると、その機器に流れる電流がアンペアで求められます。
式にすると、電流＝電力÷電圧です。
たとえば1000ワットの電気ケトルを100ボルトで使うと、1000割る100で、10アンペアの電流が流れます。
ドライヤーやヒーターのように熱を出す機器は、ワット数が大きいので、電流もとても大きくなります。
テレビやパソコンのような機器は、ワット数が小さく、電流もわずかです。

計算で迷いやすいのが、単位のそろえ方です。
キロワットで書いてあるときは、1000倍してワットに直してから割ります。
たとえば1.2キロワットなら、1200ワットというぐあいです。
ラベルに電流のアンペアが直接書いてある場合は、そのまま使えますので、まず表示をよく読むことが第一歩です。
テストでは、電圧が100ボルトと書いてあるかどうかも、見落とさないでください。

ポイント3：合計電流の計算と安全な使い方

いよいよ、タコ足配線を計算で確かめます。

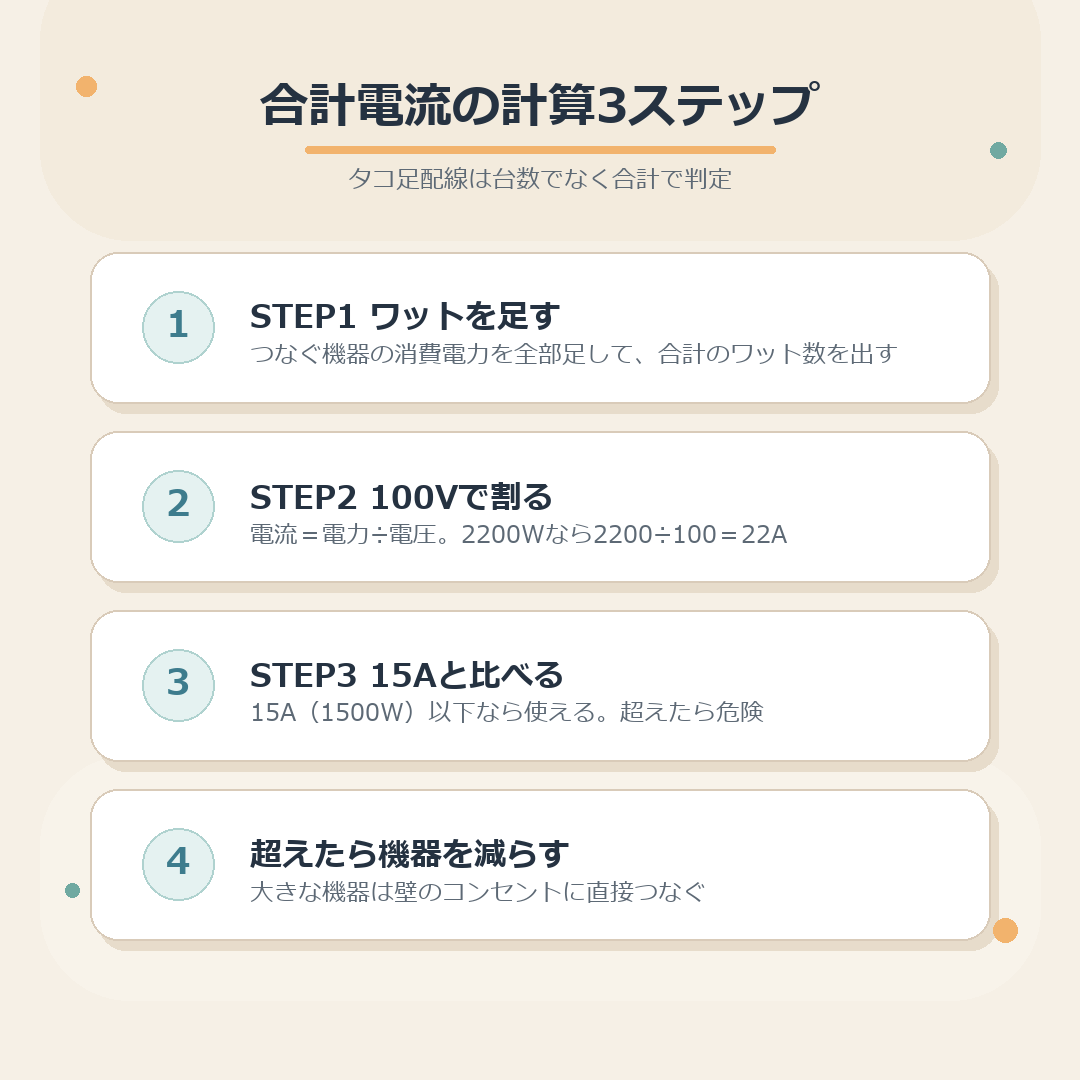

やることは三つだけです。使う機器のワット数を全部足す、100ボルトで割って電流を出す、15アンペアと比べる。
危ないかどうかは、つないだ数ではなく、合計の電流で決まるんです。

合計電流を求める計算の手順（例題つき）

例題1と2を比べると、大切な点が見えてきます。
例題2は四台もつないでいるのに、安全でした。例題1はたった二台なのに、危険でした。
つまり、タコ足配線かどうかを決めるのは台数ではなく、ワット数の合計なんです。
テストでは「合計電力を求め、電圧で割り、上限と比べる」という三段階の解き方を、答案に書けるようにしておきましょう。

タコ足配線とトラッキング現象の危険

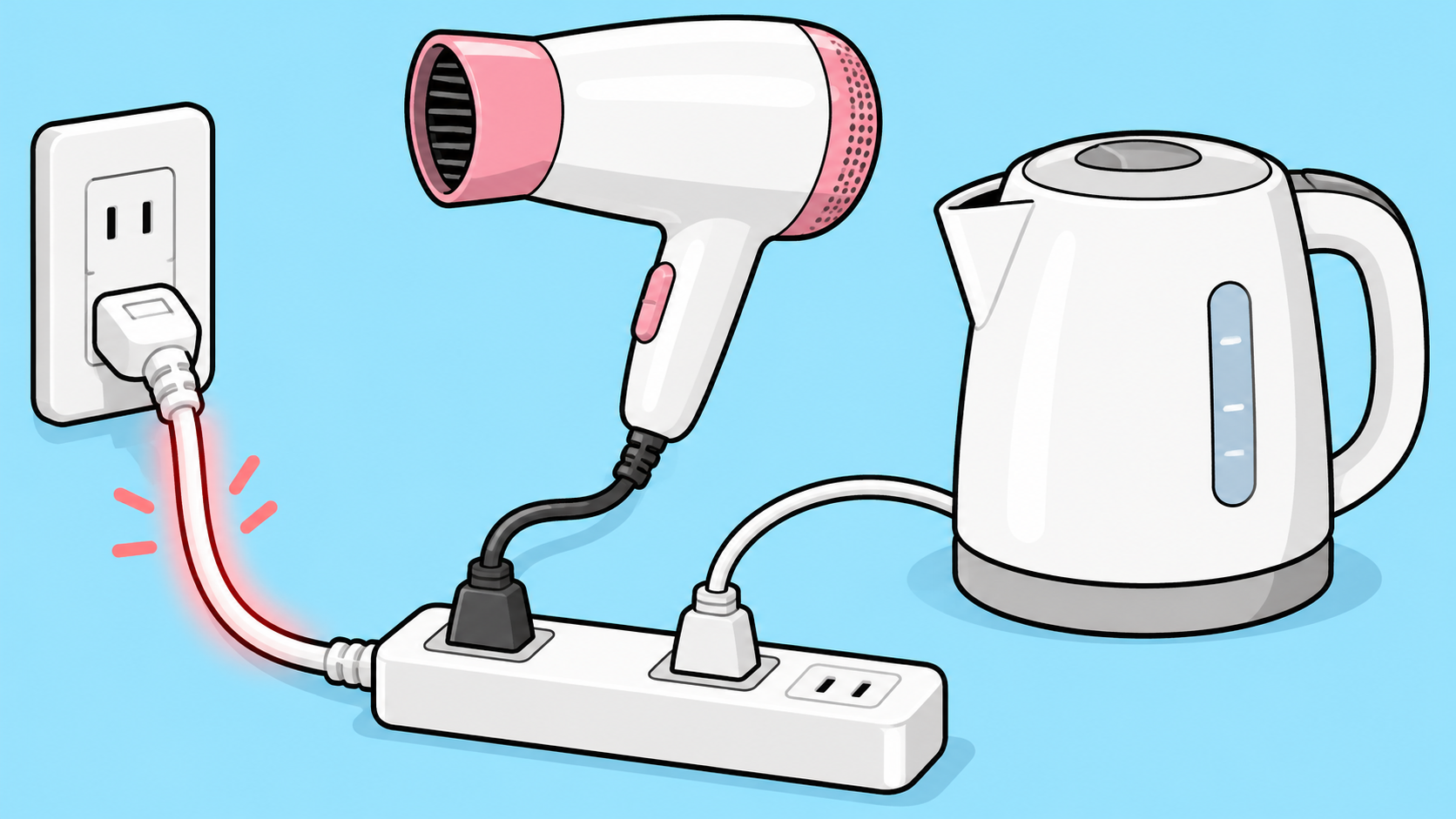

タコ足配線が危ない理由は、壁のコンセントと、そこにつながる元のコードに、すべての電流が集中するからです。
たくさんの機器が一か所に集まると、その一本のコードを、全部の電流が通ることになります。
枝分かれした先のコードは安全でも、元のコードだけが熱くなってしまうんですね。
さらに、ワット数の大きい機器が集まれば、例題1のように、一気に上限を超えてしまいます。
台数よりも「何ワットの機器が集まっているか」を意識することが大切です。

もう一つ、見えにくい危険がトラッキング現象です。
差しっぱなしのプラグの根元にほこりがたまり、湿気を吸うと、そのほこりを伝って刃と刃の間に電気が流れ始めます。
すると少しずつ焦げて、やがて火花が出て、火災になることがあります。
冷蔵庫や洗濯機の裏など、ふだんは見えない場所のプラグこそ、ときどき抜いて、乾いた布でほこりを拭き取りましょう。

危険なサインと安全に使う四つの約束

危険のサインは、四つあります。
プラグやコードが熱い、焦げたにおいがする、ブレーカーがよく落ちる、プラグがぐらぐらする。
一つでも当てはまったら、すぐに使うのをやめて、おうちの人に伝えましょう。
とくに「熱い」は、電流が流れすぎているという、いちばん分かりやすい合図です。
自分で分解したり、無理に差し込み直したりしないことも、大切なルールですよ。
ふだんと違う音やにおいに気づいたら、そのまま放っておかないことも大切です。
電気の使い方を見直すのは、今日からできる最初の一歩なので、ぜひ家族と話してみてください。

安全に使う約束は、四つにまとめられます。
一つ目は、ドライヤーやヒーターなど大きな機器は、壁のコンセントに直接つなぐこと。
二つ目は、コードを束ねたり、巻いたまま使ったりしないこと。
三つ目は、プラグのほこりを定期的に拭くこと。
四つ目は、プラグを根元までしっかり差し、抜くときはコードではなくプラグを持つことです。

テスト前の確認リスト

ここまでの内容を、テスト前に最終チェックできるリストにまとめました。
一つずつ声に出して、「これは説明できる」と言えるか確かめてみてください。
言えなかった項目だけ、記事の該当部分に戻って読み直せば、効率よく復習できますよ。
計算問題は、式を書いて、単位まで答える練習をしておくと安心です。
特に「電力÷電圧」と「15アンペア・1500ワット」は、セットで出やすいので、何度か書いて覚えましょう。

• 家庭の配線は並列つなぎで、どのコンセントにも同じ100ボルトの電圧がかかると説明できる。
• 電流が大きいほど電線の発熱が大きくなり、被覆がとけて火災の原因になると言える。
• 電流は「電力÷電圧」で求められ、1000ワットなら100ボルトで10アンペアと計算できる。
• 一つの回路は15アンペア、100ボルトで1500ワットまでが目安だと答えられる。
• タコ足配線の危険は台数でなく合計電流で、トラッキング現象の原因も説明できる。

よくある質問

タコ足配線は、絶対にやってはいけないのですか？

結論から言うと、絶対にだめというわけではありません。
合計の電流が上限以内で、電源タップの定格も守っていれば、使うことはできます。
ただし、ワット数の大きいドライヤーやヒーター、電子レンジなどを同じタップに集めるのは避けましょう。
迷ったときは、使う機器のワット数を足して100ボルトで割り、15アンペアに余裕を残せるか、毎回確かめるのが安全です。
差すところが足りないときは、壁のコンセントを増やすという方法もあります。

電流を計算するとき、電圧はいつも100ボルトでいいですか？

結論は、日本の家庭の一般的なコンセントなら、100ボルトで計算して構いません。
ただし、問題文に電圧が書かれているときは、必ずその数字を使ってください。
エアコンなど大きな機器には200ボルトで使うものもあり、その場合は同じワット数でも、電流は半分になります。
テストでは、電圧の数字を問題文からそのまま読み取る習慣をつけると、うっかりミスが防げますよ。
単位がキロワットのときは、ワットに直すことも忘れないでください。

ブレーカーが落ちたときは、どうすればいいですか？

結論は、スイッチを戻す前に、原因になった機器を減らすことです。
同時に使っていた機器のうち、ワット数の大きいものを外してから、おうちの人と一緒にブレーカーを戻しましょう。
原因を取り除かずに戻すと、またすぐに落ちたり、電線に負担がかかったりします。
何も使っていないのに落ちるときや、何度も落ちるときは、機器や配線の故障の可能性があります。
自分で直そうとせず、必ず大人に伝えて、電気工事の専門家に見てもらってください。

おわりに

今回は、屋内配線とコンセントのしくみから、タコ足配線が危ない理由までを学びました。
家の配線は並列つなぎで、どのコンセントにも100ボルトが届き、電流は機器の分だけ足し算になります。
電流が大きくなるほど電線は熱くなるので、一つの回路には15アンペアという上限があるんでしたね。
危ないかどうかは、台数ではなく、合計の電流で決まります。
使う前にワット数を足して、100ボルトで割る。この習慣が、火事の危険を大きく減らしてくれます。
ぜひ今日、家のコンセントまわりのほこりを、乾いた布で拭くところから始めてみてください。
