はじめに
自転車のペダルをこぐと、後ろのタイヤが回りますよね。
ペダルと後輪は、かなり離れた場所にあります。
それでも回転がきちんと伝わるのは、チェーンが二つの輪をつないでいるからです。
今回は、このように離れた軸へ回転を送る「ベルト伝動」と「チェーン伝動」を、中学技術の内容に沿って整理します。
ベルトとチェーンの違い、回転の向き、そして回転数の計算まで、順番に見ていきます。
計算問題が苦手という人も大丈夫です。
使う式は一つだけで、ベルトにもチェーンにもそのまま使えます。
例題を二問つけたので、定期テスト前の復習にも使ってくださいね。
- ベルトとチェーンの違い：摩擦で伝えるか、かみ合いで伝えるかで、長所と短所が分かれます。
- 回転の向きと回転数の求め方：直径や歯数の比から、被動側の回転数を計算できます。
- 張り方・手入れ・安全：実習やテストで問われやすい注意点を整理します。
ベルトとチェーン伝動の全体像
この記事は、三つのポイントで進みます。
最初は、ベルトとチェーンのしくみと種類です。
次に、回転の向きと回転数の計算を、例題といっしょに練習します。
最後に、使い分けや張り方、手入れと安全を確認して、テスト前の確認リストにまとめます。
- しくみと種類：プーリとベルト、スプロケットとチェーンの役割をつかみます。
- 向きと回転数：同じ向きに回ること、直径や歯数の比から回転数を出す方法を学びます。
- 使い分けと手入れ：目的に合わせた選び方と、張り方や油さしのコツを確認します。
ポイント1：ベルト伝動とチェーン伝動のしくみ
回転を別の場所へ送る方法は、歯車だけではありません。
軸が離れているときは、ベルトやチェーンを輪に巻きつける方法が便利です。
まずは、ベルトは摩擦で伝え、チェーンはかみ合いで伝える、という違いをつかみましょう。
ベルトとチェーンのしくみのポイントを紹介します
軸が離れているときは輪に巻き掛けて伝える
歯車どうしは直接かみ合わせて回転を伝えるので、二つの軸が近い場所にあるときに向いています。
ところが軸どうしが離れていると、歯車をいくつも間に並べなければならず、部品が増えて重くなってしまいます。
そこで使われるのが、輪にベルトやチェーンを巻きつけて回転を伝える方法で、巻き掛け伝動と呼ばれます。
間に余分な部品が要らないので、軽くて、組み立てもかんたんなんですよ。
たとえば、遠く離れた二つの軸を歯車だけでつなごうとすると、大きな歯車が何枚も必要になってしまいます。
それなら輪とひもの組み合わせのほうが、ずっと軽く作れるんです。
回す側の軸を駆動、回される側の軸を被動といいます。
この二つの言葉は、このあとの計算でずっと使うので、先に覚えておくと安心です。
図に「駆」「被」と書き込んでから式を立てると、取り違えが減りますよ。
テストの問題文にも、駆動と被動という言葉がそのまま出てきます。

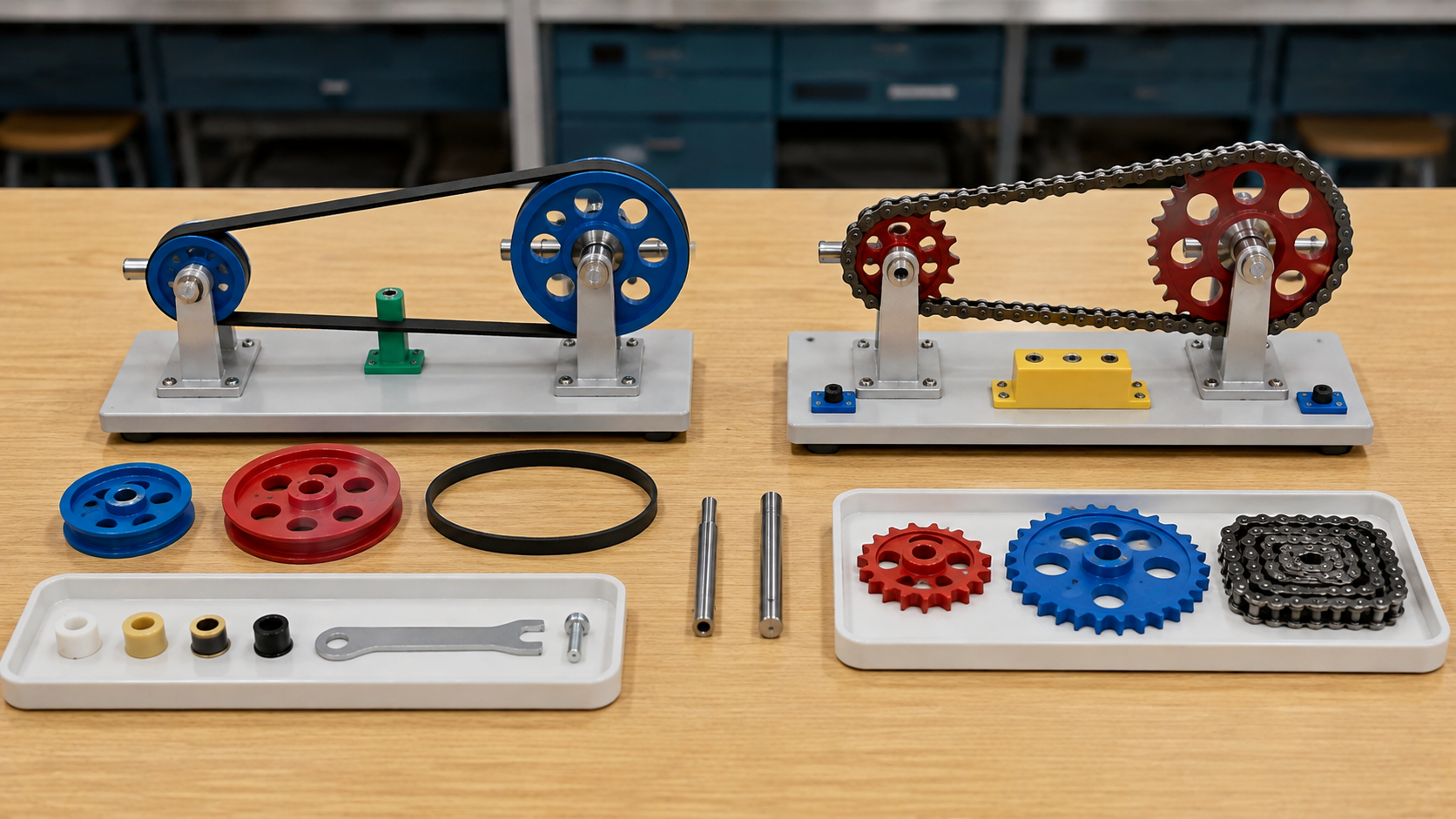

ベルト伝動はプーリとベルトの摩擦で回す
ベルト伝動では、プーリという輪を二つ用意し、そこにベルトを掛けます。
駆動側のプーリが回ると、ベルトとプーリの間の摩擦でベルトが動き、被動側のプーリも回り出します。
ベルトには種類があり、平らな平ベルト、断面がV字で溝にはまるVベルト、内側に歯のある歯付きベルトがあります。
Vベルトは強い力を伝えやすく、歯付きベルトはすべりません。
ベルトの材料にはゴムや布が使われていて、曲がりやすく、輪の外側にぴったり沿わせることができます。
この柔らかさが、静かに回る理由にもなっているんですよ。
中学の実習で使う模型でも、同じ考え方でできています。
ベルトは摩擦で伝えるので、ベルトとプーリがしっかり接していることが大切です。
接している長さが短いと、すべりやすくなります。
だから、プーリどうしが極端に近かったり、ベルトがゆるんでいたりする状態は避けたいんです。
チェーン伝動はかみ合いで確実に伝える
チェーン伝動では、スプロケットという歯のついた輪を使います。
チェーンのすき間にスプロケットの歯がはまり、かみ合いながら回転を伝えます。
摩擦ではなくかみ合いで伝えるので、すべることがなく、歯数の比のとおりに回転が伝わります。
大きな力も伝えられるため、自転車やバイクのように、人やエンジンの力を確実にタイヤへ送る場面で活躍しているんですよ。
チェーンは、小さな金属の板や筒が次々につながった形をしています。
曲がるのに伸びにくいので、力を受けても長さが変わらず、離れた軸にも正確に回転を渡せます。
ただし、チェーンは金属の部品がこすれ合うので、動くときに音が出ます。
油をさして手入れをしないと、さびたり、すり減ったりしてしまいます。
確実に伝わる代わりに、手入れが必要という点は、ベルトとの大きな違いとして覚えておきましょう。
- ベルトは摩擦：プーリとの摩擦で回すので、無理な力がかかるとすべります。
- チェーンはかみ合い：スプロケットの歯がはまるので、すべらず確実に伝わります。
- 用語はセットで：回す側を駆動、回される側を被動と呼びます。
ポイント2：回転の向きと回転数の計算
テストでは、回転の向きと回転数の計算がよく出ます。
向きは「同じか逆か」を言葉で答える問題、回転数は式を使って数字を答える問題です。
式は一つだけなので、手順を決めてしまえば、むずかしくありません。
回転の向きと回転数の計算のポイントを紹介します
ベルトもチェーンも回転の向きは同じ
回転の向きは、テストで聞かれやすいところです。
ベルトやチェーンで回転を伝えると、駆動軸と被動軸は同じ向きに回ります。
一方で、歯車どうしを直接かみ合わせると、二つの歯車は逆向きに回ります。
ここが大きな違いなので、いっしょに覚えると整理しやすいですよ。
ベルトを一度ねじって八の字に掛けると逆向きにもできますが、ふつうの掛け方では同じ向きと覚えておけば大丈夫です。
ベルトをふつうに掛けたときと八の字にねじって掛けたときで向きが変わるのは、ベルトの進む向きが輪にそって入れ替わるからです。
図で掛け方を確かめてから答えましょう。
覚え方は、手をつなぐイメージです。
ベルトやチェーンは、二つの輪が同じ方向に引っぱられるので、同じ向きに回ります。
歯車は、歯と歯がぶつかり合うので、反対向きに回ります。
この違いを言葉で説明できると、記述問題でも点が取れます。

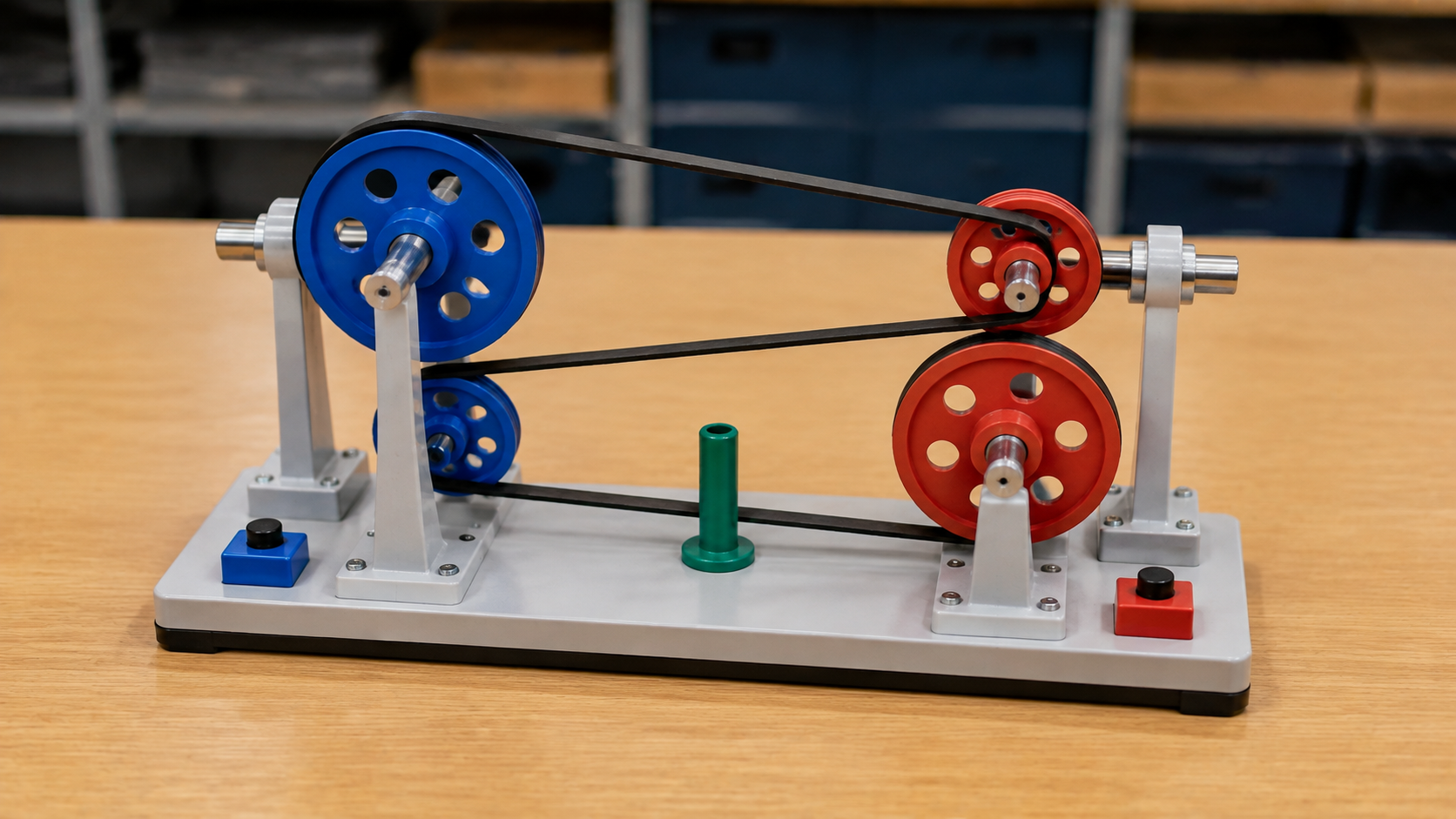

回転数は直径や歯数に反比例する
ベルトは一本でつながっているので、ベルトの進む速さは、どちらのプーリでも同じです。
同じ速さで進んでも、大きな輪は一周する距離が長く、一周に時間がかかるので、ゆっくり回ります。
反対に、小さな輪は速く回ります。
つまり回転数は、直径が大きいほど小さくなる、反比例の関係です。
直径が二倍なら回転数は半分、と覚えておきましょう。
たとえば、直径6センチの小さな輪と直径12センチの大きな輪では、大きな輪の円周がちょうど二倍になります。
ベルトが同じ長さだけ進むとき、大きな輪は半周しか回れないので、回転数も半分になるわけです。
式にすると、被動の回転数は、駆動の回転数に駆動側の直径をかけて、被動側の直径でわった値になります。
チェーンの場合は、直径のかわりに歯数を入れるだけです。
形が同じ式なので、どちらか一つを覚えれば、ベルトにもチェーンにも使えるんですよ。
例題でやってみよう：ベルトとチェーン
例題1です。駆動プーリの直径が6センチで毎分200回転、被動プーリの直径が12センチのとき、被動は毎分何回転でしょうか。
式は200×6÷12で、答えは毎分100回転です。
例題2は自転車です。ペダル側が36歯で毎分60回転、後ろが12歯のとき、後ろは毎分何回転でしょうか。
式は60×36÷12で、答えは毎分180回転になります。
どちらの例題も、答えを出したあとに「大きい輪の側が遅くなったか」を確認してください。
例題1は被動が大きいので遅くなり、例題2は被動が小さいので速くなっています。
この確認ができれば、計算ミスはかなり防げます。
計算の手順は三つです。
まず、図に駆動と被動を書きこみます。
次に、駆動側の数を「かける」、被動側の数で「わる」と、順番に式を立てます。
最後に、被動が大きければ回転は減り、小さければ増えるかを確かめます。
答えが逆になっていないか見直すだけで、ミスはぐっと減りますよ。
- 式は一つ：被動の回転数＝駆動の回転数×駆動側÷被動側。チェーンは歯数を入れます。
- 大きい輪はゆっくり：被動のほうが大きければ、回転数は元より小さくなります。
- 単位をそろえる：直径はセンチ同士、回転数は毎分同士にそろえてから計算します。
ポイント3：ベルトとチェーンの使い分けと手入れ・安全
ここまでで、しくみと計算がわかりました。
最後のポイントは、実際に使うときの考え方です。
どちらを選ぶか、どう張るか、どう手入れするか。実習でそのまま役に立つ内容です。
使い分けと手入れ・安全のポイントを紹介します
ベルトとチェーンはどう使い分ける？
ベルトは静かで軽く、値段も安いのが長所です。
無理な力がかかったときには、すべることで機械を守ってくれる面もあります。
ただし、すべるので、回転の比が正確には保てません。
チェーンはすべらず、大きな力も確実に伝えられますが、音が出ますし、油をさす手入れが要ります。
回転の比が大切か、静かさが大切かで選ぶんですよ。
たとえばミシンや家電のように静かさが大切な機械ではベルトが、自転車やバイクのように力を確実に伝えたい乗り物ではチェーンが選ばれています。
どちらが優れているのではなく、目的に合うほうを選ぶという考え方が大切です。
たとえば、エンジンの動きのタイミングをぴったり合わせたい部分は、すべらない歯付きベルトやチェーンが向いています。
反対に、静かさが求められる機械や、無理な力から機械を守りたい場面では、ふつうのベルトが選ばれます。
目的から逆算して選ぶという考え方を、身につけましょう。
- ベルト：静かで安く、油も不要。ただしすべるので回転の比がずれます。
- チェーン：すべらず確実で力も強い。ただし音が出て、油をさす手入れが必要です。
- 選び方：回転の比を守りたいか、静かさや安さを優先したいかで決めます。

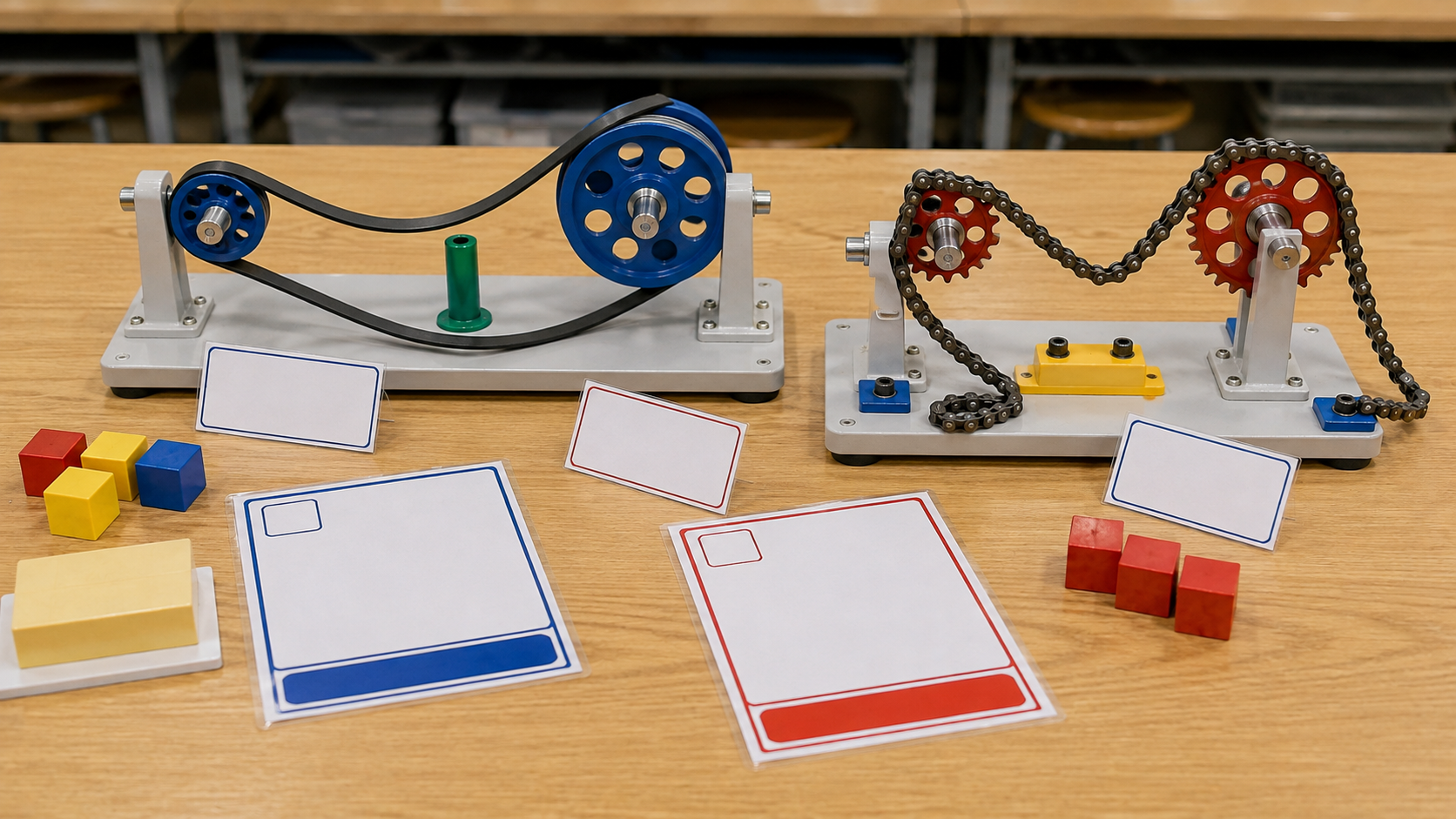

張り方はゆるすぎてもきつすぎてもだめ
ベルトやチェーンは、張り方がとても大切です。
ゆるすぎると、ベルトがプーリの上ですべったり、チェーンがスプロケットから外れたりして、動力がうまく伝わりません。
反対にきつすぎると、軸や軸受に無理な力がかかって、傷んだり、音が大きくなったりします。
目安は、ベルトの真ん中を指で押して、少したわむ程度です。
こうした調整を、張力の調整といいます。
張りの強さは、機械の説明書に目安が書いてあることも多いので、実習では先生の指示に従って確かめましょう。
同じベルトでも、張り方ひとつで、寿命も伝わる力も変わってくるんです。
ベルトは、使っているうちに少しずつ伸びてゆるんできます。
だから、はじめにちょうどよく張っても、ときどき確認して調整することが大切です。
機械によっては、モータの位置をずらしたり、テンショナという部品で押しつけたりして、張りを整えます。
手入れ・安全と身の回りの例
手入れでは、チェーンに油をさして、さびとすり減りを防ぎます。
ベルトは、ひび割れや汚れがないかを目で確かめます。
安全面では、動いているベルトやチェーンは、手や髪、袖を巻き込む危険があります。
回転しているときは絶対に手を近づけず、点検や調整は、必ず電源を切って動きが止まってから行いましょう。
実習でも、この約束を必ず守ってくださいね。
チェーンは、さびたまま使うと動きが重くなって、切れることもあります。
ベルトは、ひびが入っていると、突然切れてけがにつながるおそれがあります。
小さな変化に気づいたら、早めに先生に伝えましょう。
身の回りを探してみると、自転車はチェーン、自動車のエンジンのまわりでは、発電機などを回すためのベルトが使われています。
耕うん機など、農業用の機械にもベルトやチェーンがあります。
離れた軸へ回転を送る場面で、長く活躍してきた技術なんですよ。

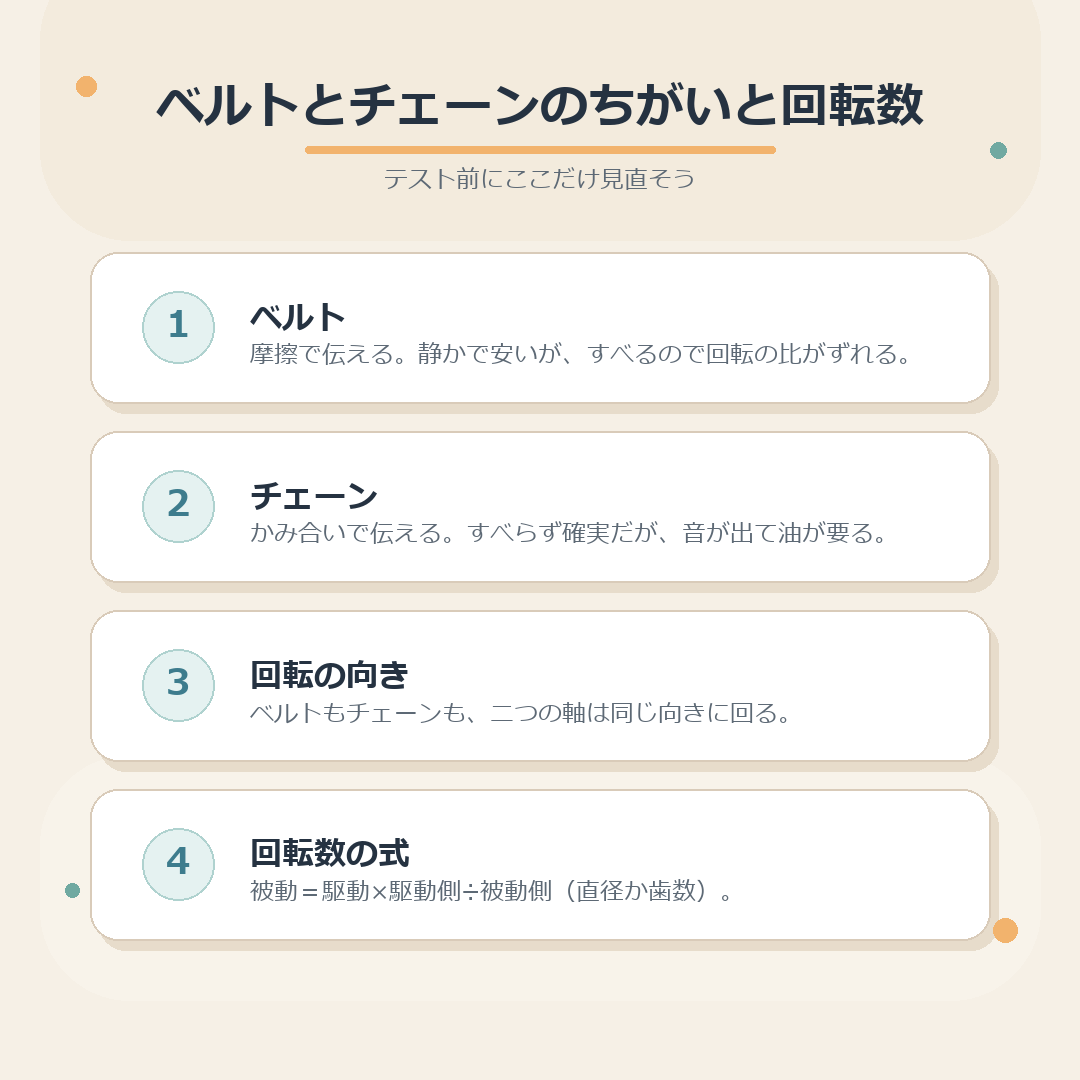

テスト前の確認リスト
ここまでの内容を、テスト前に見返せる形にまとめます。
声に出して、ひとつずつ「言えるかな」と確かめてみてください。
言えなかった項目だけ、その部分の説明を読み返せば大丈夫です。
計算問題は、例題をもう一度、自分の手で解き直しておくと安心ですよ。
- ベルトは摩擦で、チェーンはかみ合いで回転を伝える。ベルトはすべり、チェーンはすべらない。
- 回す側が駆動、回される側が被動。ベルトもチェーンも、二つの軸は同じ向きに回る。
- 歯車どうしを直接かみ合わせると、二つの歯車は逆向きに回る。
- 被動の回転数＝駆動の回転数×駆動側の直径（歯数）÷被動側の直径（歯数）。
- ベルトは指で押して少したわむ張り方。チェーンには油をさし、回転中は手を近づけない。
よくある質問
回転数の式が覚えられないときはどうすればいいですか
結論から言うと、式は丸暗記せず、大きい輪はゆっくり回るという感覚から作るのが近道です。
駆動側より被動側が大きければ、回転数は減るので、答えは元の回転数より小さくなるはずです。
この感覚をもとに、駆動側の数を「かける」、被動側の数で「わる」と順番に並べれば、式は自然に出てきます。
答えが感覚と合っているかを確かめる習慣をつけると、式を逆にしてしまうミスも防げますよ。
たとえば例題1なら、被動が2倍の大きさなので、答えは元の200より小さい100になるはずだ、と先に見当をつけられます。
見当と計算結果が合えば、自信をもって答えられますよ。
テストで書く、ベルトとチェーンの違いは何ですか
結論は、ベルトは摩擦で伝えるのですべる、チェーンはかみ合いで伝えるのですべらない、という違いです。
この一点から、ほかの違いも説明できます。
すべるベルトは回転の比が正確ではありませんが、静かで安く、無理な力を逃がせます。
すべらないチェーンは回転の比が正確で力も強いのですが、音が出て、油をさす手入れが要ります。
「伝え方→長所→短所」の順に書くと、記述問題でも整理しやすいですよ。
自転車の変速ギアのように、回転の比を正確に使い分けたい機械でチェーンが選ばれる理由まで書けると、さらに説得力が出ます。
計算の答えが合わないときはどこを見直せばいいですか
まず疑うのは、駆動と被動の取り違えです。
図に「駆」「被」と書き込んでから、式を立て直してみましょう。
次に、単位をそろえているかを見ます。直径は両方センチ、回転数は両方毎分、というように合わせます。
最後に、答えの大小が、輪の大きさと合っているかを確かめます。
この三つを順に見れば、ほとんどのミスは見つかりますよ。
それでも合わないときは、途中の計算を書き出して見直しましょう。
6×200のような、かけ算の部分でまちがえていることも意外と多いんです。
焦らず一行ずつ確かめれば大丈夫です。
おわりに
今回は、ベルト伝動とチェーン伝動を学びました。
ベルトは摩擦で伝えるので静かですがすべり、チェーンはかみ合いで伝えるので確実ですが手入れが要ります。
回転の向きはどちらも同じで、回転数は直径や歯数の比の逆になります。
一度に全部を覚えようとしなくて大丈夫です。
まずは、例題の二問を自分で解き直すところから始めてみてください。
解けた分だけ、テストへの自信になりますよ。
ご視聴ありがとうございました。
この記事の内容を動画でも解説しています。
ぜひご覧ください。
回転数の計算でつまずきやすいところと、解き方のコツ
しくみがわかっても、計算になると手が止まる人は多いものです。ここでは、計算でまちがえやすい点と、落ち着いて解くための手順を整理します。
- ポイント1：大小の感覚：大きい輪はゆっくり、小さい輪は速く回る。
- ポイント2：単位をそろえる：直径と歯数は、同じ単位や数え方で比べる。
- ポイント3：答えの見直し：結果が感覚と合うか、最後に確かめる。
計算でまちがえないポイントを紹介します
どちらが原動軸かを先に確認する
計算でいちばん多い失敗は、動かす側と動かされる側を取りちがえることです。モータなどに直接つながっているほうが原動軸で、その先が従動軸です。問題文を読んだら、まず図に「原動」「従動」と書き込みます。それから、どちらの輪が大きいかを見比べて、答えが速くなるか遅くなるかを予想してから、式に数字を入れましょう。
直径の比と回転数の比は逆になる
回転数は、輪の直径に反比例します。直径が2倍の輪につなぐと、回転数は半分になります。式に数字を入れるとき、直径の比をそのままかけてしまい、逆の答えになる人がよくいます。式を使う前に、「大きい輪はゆっくり回る」という感覚で答えをざっくり予想しておくと、逆にした計算ミスにすぐ気づけます。
チェーンでは歯数の比で考える
チェーン伝動では、直径の代わりにスプロケットの歯数を使うと考えやすくなります。歯数が多いほうがゆっくり回り、少ないほうが速く回ります。たとえば、歯数が20の歯車と40の歯車がつながっていれば、40のほうは半分の速さで回ります。歯数が整数なので、割り切れる数でイメージしやすいのも利点です。
使うときの注意点と、身近な例・よくある疑問
テストでは、計算のほかに、実際の使い方や安全に関する問題も出ます。身近な機械と結びつけて考えると、覚えやすくなります。
自転車に見るチェーン伝動の工夫
自転車は、前のスプロケットと後ろのスプロケットをチェーンでつないだ、身近な例です。変速機つきの自転車は、後ろの歯数を切り替えることで、こぐ力の重さを調整しています。坂道では歯数が多いほうを選ぶと、軽い力で上れる代わりに、タイヤの回転は遅くなります。ここで回転数の関係を実感できます。
ベルトがゆるんだり切れたりしたとき
ベルトは、使っているうちに伸びてゆるむと、すべって力が伝わらなくなります。ゆるみを感じたら、軸の間隔を調整して、ほどよく張りなおします。ただし、張りすぎると軸に負担がかかり、ベルトが早く傷みます。ひび割れを見つけたら、新しいものに交換します。回っている最中は、絶対に手を近づけないことも大切です。
記述問題で書くときの言い回し
記述問題では、「ベルトは摩擦で伝えるため、過大な力がかかるとすべって機械を守れる」「チェーンはかみ合いで伝えるため、確実に回転を伝えられる」のように、理由をそえて書くと得点につながります。長所だけでなく、すべる、音が出る、油が必要といった短所もあわせて書けるように、練習しておきましょう。
