はじめに
ドライヤーとエアコンを同時に使った瞬間、部屋の電気が急に消えた。そんな経験はありませんか。
あれは故障ではなく、ブレーカーが「電気の流れすぎ」を見つけて、わざと電気を止めてくれているんです。
中学校の技術の授業でも、電気の安全を守るしくみとしてヒューズとブレーカーは欠かせない題材です。
今日は、電気を守る2つの装置、ヒューズとブレーカーのしくみをいっしょに見ていきます。
昔の家ではヒューズが主役でしたが、今の家庭ではブレーカーが中心になっていますよね。
その違いと分電盤の中身、そして実際に落ちたときの対処までを、順番に整理していきましょう。
ヒューズとブレーカー、電気を守るしくみの全体像
ヒューズとブレーカーは、どちらも電気が流れすぎたときに回路を止める安全装置です。
今の家庭の分電盤には、役割の違う3種類のブレーカーが入っていて、それぞれ守っている範囲が違います。
まずは全体の流れを確認してから、1つずつくわしく見ていきましょう。
- しくみと違い：ヒューズとブレーカーの止め方と復帰方法のちがいがわかります。
- 分電盤の3つの部品：アンペア・安全・漏電、それぞれの役割分担がわかります。
- 落ちる原因と対処：使いすぎと漏電、それぞれの見分け方と直し方がわかります。
ポイント1：ヒューズとブレーカーのしくみ
ヒューズとブレーカーは、同じ「電気を止める」役割を持ちながら、止め方がまったく違います。
この違いを知っておくと、今の家庭でブレーカーが選ばれている理由がすっきり見えてきます。
ヒューズとブレーカーのしくみのポイントを紹介します
ヒューズが電気を止めるしくみ
ヒューズの中には、決められた量より多い電気が流れると溶けてしまう、細い金属線が入っています。
電気が流れすぎると、この金属線が熱によってみるみる溶けて切れ、回路そのものが物理的につながらなくなるんですね。
回路が切れてしまえば、それ以上多くの電気が流れ続けることはなく、配線が熱を持って発火する前の段階で止められます。
使われている金属の種類や太さによって、どれくらいの電気で溶けるかがあらかじめ細かく決められているんですよ。
この「溶けて切れる」というしくみはとても単純で、部品自体も小さく安く作れるという良さがあります。
ただし、いちど溶けてしまった金属線は元には戻らないので、そのヒューズはもう二度と使うことができません。
電気を復旧させるには、必ず新しい部品に交換する作業が必要になるんですね。
ブレーカーが電気を止めるしくみ
ブレーカーは、電気の流れすぎをバネや電磁石のはたらきで感知して、内部のスイッチを自動で切る装置です。
ヒューズのように部品そのものが壊れるのではなく、レバーが「オフ」の位置にパチンと動くだけなんですよ。
感知のしくみさえ壊れていなければ、原因を取り除いたあとにレバーを上げ直せば、また同じ部品をそのまま使えます。
この「感知して切る」動きはばねや電磁石の力だけで作られているものが多く、複雑な電子回路がなくても確実に働くように工夫されているんですよ。
この「感知して切る」しくみのおかげで、ブレーカーは交換部品を切らす心配がなく、すぐに電気を戻せます。
そのため今の住宅では、ヒューズよりもブレーカーが分電盤の主役になっているんです。
ヒューズとブレーカーの違い
まとめると、ヒューズは金属線が「溶けて」止まり、ブレーカーは内部のしくみが「感知して」止まります。
復帰の方法も違っていて、ヒューズは新しい部品への交換が必要ですが、ブレーカーはレバーを戻すだけで済みます。
この手軽さの差が、今の家庭でブレーカーが選ばれている、いちばん大きな理由なんですね。
部品の値段だけを見ればヒューズのほうが安く作れますが、交換の手間まで考えると、今のくらしにはブレーカーのほうが合っているといえます。
とはいえヒューズが消えたわけではなく、自動車や小型の電化製品の内部には、今でもヒューズが使われています。
次のポイントでは、家庭の分電盤の中に入っている3種類のブレーカーを見ていきましょう。

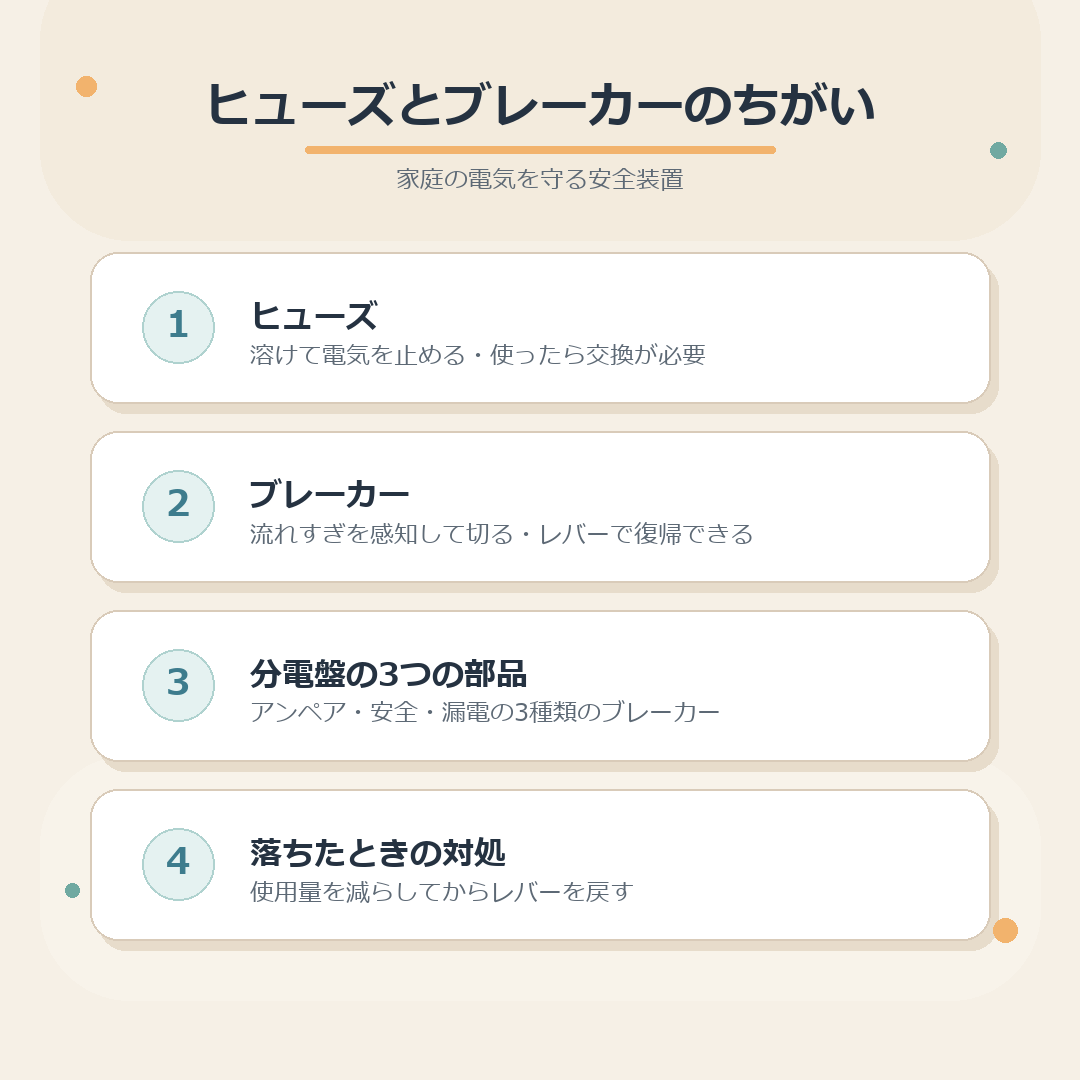

- 止め方の違い：ヒューズは金属線が溶けて止まり、ブレーカーは感知して自動で切れます。
- 復帰の違い：ヒューズは新しい部品に交換、ブレーカーはレバーを戻すだけで復帰します。
- 今の使われ方：家庭はブレーカーが中心、車や小型家電の内部にはヒューズも現役です。
交換の手間がなく、すぐに電気を戻せるという手軽さは、日々くらす家庭にとって大きな安心材料です。
停電のたびに部品を買いに走らなくてよいという点も、ブレーカーが主流になった理由の1つですね。
ポイント2：分電盤の3つの部品
家の分電盤を開けてみると、見た目のよく似たブレーカーが横一列に並んでいます。
実はこの中に、役割のまったく違う3種類のブレーカーが入っているんです。
分電盤の3つの部品のポイントを紹介します
アンペアブレーカーの役割
アンペアブレーカーは、電力会社と契約した量より多い電気を家全体で使うと落ちる、いちばん大きなブレーカーです。
分電盤の中でも一番左、または一番上に付いていることが多く、家全体の電気の入り口にあたる部品なんですね。
これが落ちてしまうと家じゅうの電気が一度に止まるので、契約アンペア数の見直しを考えるサインにもなります。
他の2つのブレーカーとちがって電力会社が用意している部品で、契約プランを変えると流せる電気の量そのものが変わります。
最近では電力会社によって、このアンペアブレーカーを付けない契約プランを選べる場合もあります。
その場合は次に紹介する安全ブレーカーの合計が、実質的な上限の目安になります。
安全ブレーカーの役割
安全ブレーカーは、キッチンやリビングなど、部屋や回路ごとに分かれて取り付けられているブレーカーです。
1つの回路で電気を使いすぎると、そのブレーカーだけが落ちて、他の部屋の電気は動いたままになります。
キッチンだけ電気が止まってリビングは大丈夫、という場面があるのは、この安全ブレーカーのおかげなんですよ。
分電盤を開けると同じ形のブレーカーがいちばんたくさん並んでいますが、そのほとんどがこの安全ブレーカーなんです。
分電盤に並ぶブレーカーの多くは、実はこの安全ブレーカーで、部屋の数だけ用意されていることが多いです。
どのブレーカーがどの部屋につながっているか、家庭でラベルを確認しておくと安心ですね。
漏電ブレーカーの役割
漏電ブレーカーは、電気が本来通るはずの道から漏れていないかを、常に見張っている特別なブレーカーです。
行きの電気の量と帰りの電気の量を比べていて、その差が大きくなると「どこかで漏れている」と判断します。
漏れを感知すると、他のブレーカーよりもすばやく電気を止めて、感電や火事から家族を守ってくれます。
見た目は他の2つと並んでいますが、テストボタンが付いているのが、この漏電ブレーカーを見分ける目印になります。
水回りの近くや屋外のコンセントは特に漏電の危険が高いため、この部品の役割はとても大きいです。
次のポイントでは、実際にブレーカーが落ちる原因を、使いすぎと漏電の2つに分けて見ていきます。
- アンペアブレーカー：契約した電気の量を管理し、家全体の電気を止めます。
- 安全ブレーカー：部屋や回路ごとに分かれ、その場所だけ電気を止めます。
- 漏電ブレーカー：電気の漏れを感知し、感電や火事をすばやく防ぎます。
3つのブレーカーは守っている範囲がそれぞれ違うので、どれが落ちたかで原因のあたりが付けやすくなります。
次は、実際にブレーカーが落ちる主な原因と、落ちたときの対処の手順を見ていきましょう。
ポイント3：ブレーカーが落ちたときの原因と対処
ブレーカーが落ちる原因は、大きく分けると「使いすぎ」と「漏電」の2つに分けられます。
どちらが原因かによって、正しい対処のしかたが変わってくるんですよ。
落ちたときの原因と対処のポイントを紹介します
過電流でブレーカーが落ちる理由
エアコンとドライヤーと電子レンジを、同じ場所で一気に使ってしまうと、その回路に電気が集中します。
安全ブレーカーには流せる電気の量の上限が決まっていて、その上限を超えると「過電流」として感知されます。
感知したブレーカーは、配線が熱を持ちすぎる前に、自動でスイッチを切って回路を守ってくれるんですね。
消費電力の大きい家電が集まりやすい、キッチンや洗面所まわりの回路で特に起きやすいトラブルです。
同時に使う家電の数を意識して分散させるだけでも、この過電流はかなり防ぐことができますよ。
この場合は原因がはっきりしていて、同時に使う電気製品の数を減らせば、また問題なく使えるようになります。
特に消費電力の大きい暖房器具や調理器具は、同じ回路に集中させないことが大切です。
漏電でブレーカーが落ちる理由
2つ目の原因は漏電で、古くなったコードの被覆が破れていたり、コンセント付近が水にぬれていたりすると起こります。
本来通るはずの道から電気がわずかに漏れ出し、漏電ブレーカーがその差を感知して電気を止めます。
使いすぎとは違って、原因になっている機器やコードを見つけて直さないと、レバーを戻してもまた落ちてしまいます。
洗濯機や炊飯器のように水を使う場所の家電は、コードの劣化にとくに早く気づくことが大切なんですよ。
見た目では分かりにくいことも多いので、繰り返し漏電で落ちるときは、無理をせず専門の業者に相談しましょう。
次は、実際にブレーカーが落ちてしまったときの、正しい対処の手順を確認していきます。
ブレーカーが落ちたときの対処3手順
まず1つ目は、その場所で使っている電気製品のスイッチを切るか、コンセントを抜いて数を減らすことです。
2つ目に、使用量を減らしたうえで、落ちたブレーカーのレバーをゆっくりと上げ、電気を戻してみます。
3つ目に、レバーを戻してもすぐにまた落ちてしまう場合は、使いすぎではなく漏電を疑う必要があります。
暗い中であわてて作業すると危ないので、まずは懐中電灯などで手元を明るくしてから進めるようにしましょう。
この3つの手順の順番を覚えておくだけで、いざというときにも落ち着いて対応できます。
その場合は無理に何度もレバーを操作せず、電気工事の専門業者に点検を依頼するのが安全です。
この3つの手順を知っておくだけで、いざというときに落ち着いて対応できるようになりますよ。
- 1 使用量を減らす：使っている電気製品のスイッチを切り、数を減らします。
- 2 レバーを戻す：減らしたうえで、レバーをゆっくり上げて電気を戻します。
- 3 再発なら漏電を疑う：すぐまた落ちるときは専門業者に点検を依頼します。
家庭では、たこ足配線を避けて、電気を多く使う製品はなるべく違う回路に分けて使うことも予防になります。
ちょっとした使い方の工夫で、ブレーカーが落ちる回数はぐっと減らせるんですよ。
ブレーカーが落ちたときの確認リスト
ブレーカーが落ちたときに、あわてず順番を確認できるよう、チェックする項目をまとめておきます。
授業でノートにまとめるときや、家庭で実際に困ったときにも、そのまま使えるリストです。
- 同じ回路で使っている電気製品を減らしたか
- コードやコンセントの周りが水にぬれていないか
- レバーを戻したあと、すぐにまた落ちていないか
- 消費電力の大きい機器を同じ場所に集中させていないか
- 繰り返し落ちるときは専門業者に相談したか
ヒューズが今も使われている場所
家庭の分電盤ではブレーカーが主流になりましたが、ヒューズが完全に姿を消したわけではありません。身近なところで、いまも役目を果たしています。
自動車のヒューズボックス
自動車には今もヒューズが使われています。運転席の足元やボンネットの中にあるヒューズボックスを開けると、色分けされた小さな部品が並んでいます。ライトやパワーウィンドウなど、回路ごとに別のヒューズが割り当てられていて、どれか1つが切れても他の装置は動き続けるようになっています。切れたヒューズは交換すれば直りますが、原因を直さずに交換だけを繰り返すのは危険です。
家庭用の小型機器のヒューズ
ドライヤーやアイロン、電気ケトルのような発熱する家電の内部にも、温度が上がりすぎたときに切れる小さなヒューズが組み込まれていることがあります。これは分電盤のブレーカーとは別に、機器そのものを守るための仕組みです。一度切れると多くの場合は使えなくなり、修理か買い替えが必要になります。
よくある質問
家にあるのはヒューズとブレーカー、どちらですか
今の一般的な住宅では、分電盤の中に入っているのはほとんどがブレーカーです。
ヒューズが主流だったのは古い時代の話で、今の家庭用の分電盤ではあまり見かけません。
ただし自動車のヒューズボックスや、一部の小型家電の内部には、今もヒューズがしっかり現役で使われています。
気になる人は分電盤のカバーを開けて、レバー式のスイッチが並んでいるかどうかを確認してみるとよいでしょう。
もし小さなガラス管のような部品が見つかったら、それが今も残っているヒューズかもしれません。
ブレーカーが何度も落ちるときはどうすればいいですか
結論から言うと、まずは使っている電気製品の数を減らしてから、レバーを戻して様子を見てください。
それでも短い時間でまた落ちてしまう場合は、使いすぎではなく漏電が原因になっている可能性が高いです。
コードの傷みや水ぬれがないかを確認したうえで、無理をせず電気工事の専門業者に点検を依頼しましょう。
自分で原因の判断がつかないときに、レバーを何度も操作し続けるのは、トラブルの悪化につながるのでやめましょう。
専門業者に見てもらうときは、いつからどんな家電を使っているときに落ちるかを伝えると、確認がスムーズです。
テストに出るのはどこですか
結論から言うと、ヒューズとブレーカーの止め方・復帰方法の違いと、分電盤の3種類の部品の役割です。
「ヒューズは溶けて止まり交換が必要」「ブレーカーは感知して切れレバーで復帰」の対比はよく出題されます。
アンペア・安全・漏電、それぞれのブレーカーがどの範囲を守っているかも、あわせて整理しておきましょう。
落ちる原因が使いすぎか漏電かを見分ける視点も、記述問題としてよく出されるので押さえておきたいところです。
おわりに
ヒューズとブレーカーは、どちらも電気の流れすぎから家を守る大切な安全装置です。
今の家庭ではブレーカーが中心ですが、分電盤の中の3つの部品がそれぞれの役割を果たしています。
落ちたときは慌てず、使用量を減らしてからレバーを戻す、という手順を思い出してみてくださいね。
