技術の授業で製図を習うと、必ず出てくるのが「キャビネット図」ですよね。
正面図や側面図とちがって、立体的に見せる図なので、最初はコツがつかみにくいと感じる生徒も多いはずです。
特に多くの人がつまずくのが「奥行きの線を、なぜ実物の半分の長さで描くのか」という部分です。
用語だけを丸暗記しようとすると、テストで数字が少し変わっただけで手が止まってしまうこともありますよね。

この記事では、キャビネット図の基本の考え方から、奥行きを半分にする理由、実際の描き方の手順、そして例題を使った計算のコツまで、順番にわかりやすく解説していきます。
理由から手順まで一続きで理解できれば、数字が変わる応用問題にもあわてず対応できるようになります。
この記事を読み終える頃には、テストで出る作図問題にも自信を持って取り組めるようになりますよ。

キャビネット図はどう描く？全体の流れ

キャビネット図は、正面の形を実物どおりの大きさで描き、そこに奥行きの線を斜めに足すことで立体感を出す製図の方法です。
ポイントは大きく3つに分かれていて、キャビネット図とはどんな図法か、奥行きを半分にする理由と描き方の手順、例題を使った計算のコツ、の順に見ていきます。
この3つを押さえれば、テストの作図問題にも落ち着いて対応できるようになります。

ポイント1：キャビネット図とは（等角図とのちがい）

キャビネット図は、見取り図と呼ばれる立体的な製図のひとつで、正面から見た形を実物と同じ大きさのまま描けるのが最大の特徴です。
正面の形を正確に伝えたい製品ほど、キャビネット図が向いています。

立体図の種類と使われる場面

製図には、正面図・平面図・側面図のように、真正面から見た形だけを一枚ずつ描く正投影図と、立体的にひと目で全体の形が分かるように見せる見取り図という、大きく2つの考え方があります。
見取り図の代表的なものが等角図とキャビネット図で、どちらも設計した製品を立体として確認したいときや、完成イメージを言葉ではなく図で人に伝えたいときに使われます。
技術の授業では、木工室で作る本棚や小物入れ、収納ケースなどの設計図を描くときに、この見取り図の技術がよく登場しますし、定期テストでも図の名前や特徴を答える問題としてよく取り上げられますよ。

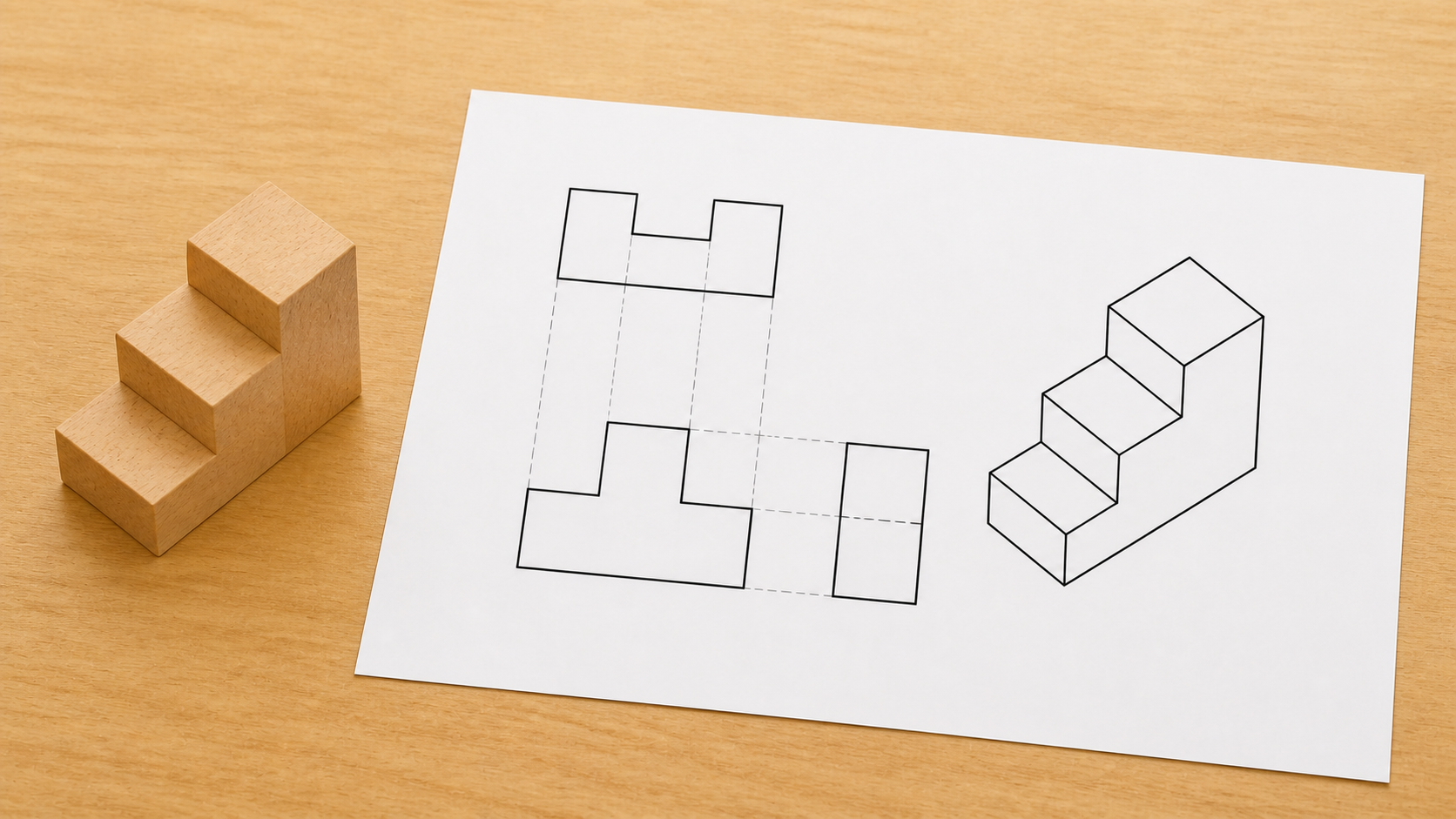

正投影図だけを見比べていても、それぞれの面がどうつながって1つの立体になるのか、頭の中でうまくイメージできないという弱点があります。
とくに製図に慣れていないうちは、3枚の図を見比べる作業だけで時間がかかってしまいますよね。
そこに見取り図を1枚加えるだけで、寸法の数字だけでは伝わりにくかった完成形のイメージが、ひと目でぐっと分かりやすくなります。
設計の初めの段階で見取り図を描いておくと、あとから形の勘ちがいに気づいて作り直す、という失敗も防ぎやすくなりますよ。

正面の形をそのまま生かす特徴

キャビネット図の一番の強みは、正面から見た形を、縮めたりゆがめたりせずに実物どおりの大きさで描けることです。
等角図のように3方向すべてを変形させる図法とちがい、正面だけは実寸のまま残せるのが大きな特徴なんですね。
そのため、正面に丸い穴や複雑な切り欠き、細かい模様があるような製品でも、その形をゆがめずに正確に見せることができます。
この「正面をそのまま生かせる」という性質があるからこそ、正面のデザインをしっかり見せたい製品の設計図に、キャビネット図がよく選ばれているのです。

たとえば、正面に模様や飾りをつけた本棚や、扉に丸い窓をあけた小物入れを設計するときには、この特徴がとても役立ちます。
正面の形が実寸のまま描かれていれば、模様の位置や穴の大きさが実物とずれてしまう心配が少なく、完成後の見た目を作図の段階でしっかり確認できますね。
技術の授業で自分の作品を設計するときも、まず正面のデザインを固めてからキャビネット図に起こすと、仕上がりのイメージがつかみやすくなりますよ。

等角図とキャビネット図の使い分け

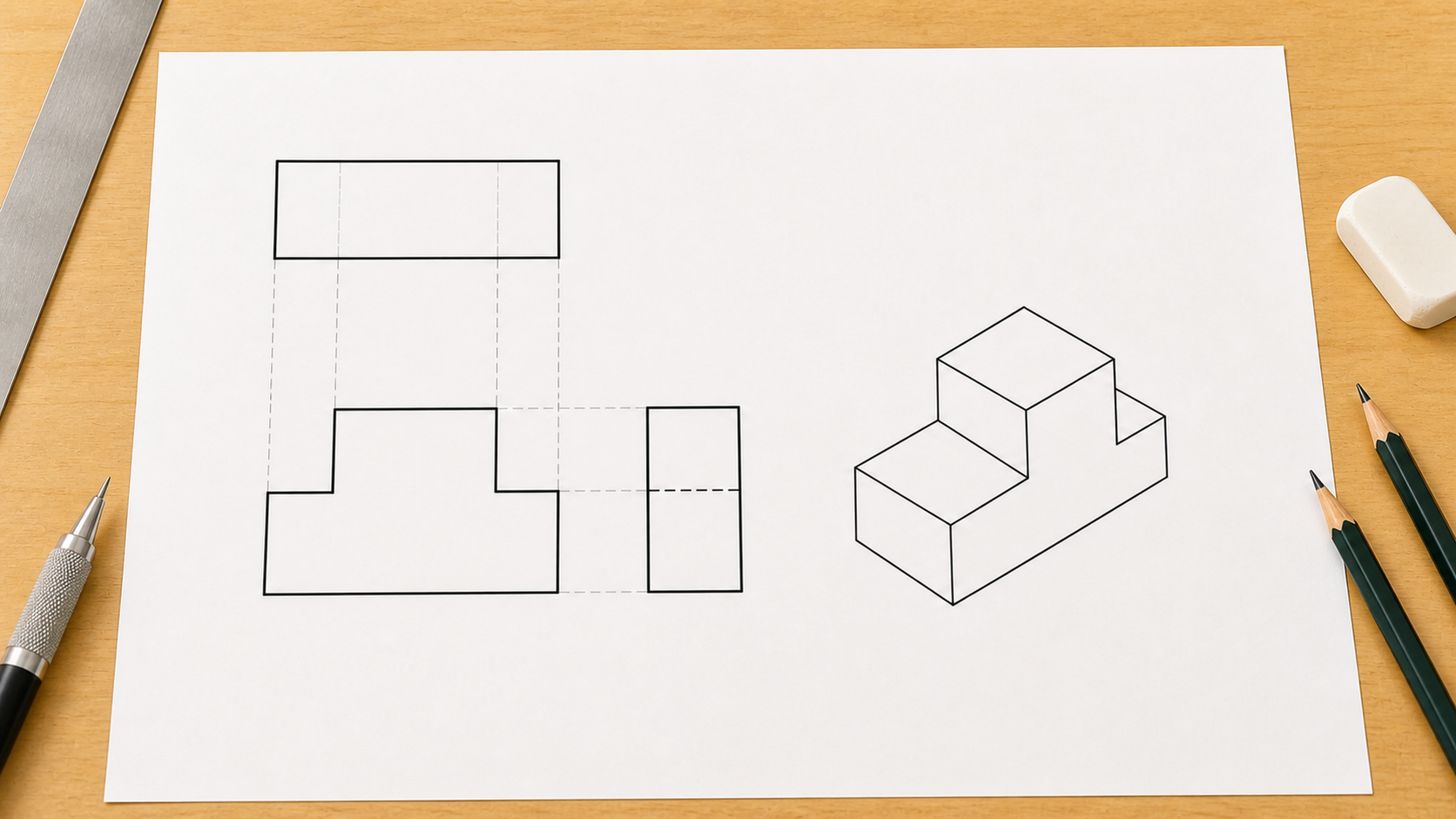

等角図は、縦・横・奥行きの3つの方向をすべて同じ比率で描く図法で、どの面も同じ条件で見えるため、製品全体のバランスを立体的に見せたいときに向いています。
一方のキャビネット図は、奥行きだけを半分にして、正面の形を実物どおりに保つ図法です。
そのため、正面の形の正確さをいちばん優先したいときはキャビネット図、箱全体の見た目のバランスを均等に見せたいときは等角図、というように、何をいちばん伝えたいかによって使い分けるのが基本の考え方になります。
テストでは、この使い分けの理由まで問われることが多いので、名前だけでなく理由もセットで覚えておきましょう。

身近な例では、正面のデザインが目立つ本棚や工具箱、扉つきの収納棚のような製品はキャビネット図で描かれることが多いです。
反対に、置物や机のように全体のシルエットを見せたい製品では、等角図が選ばれることが多くなります。
どちらを選ぶか迷ったときは、「正面の形をきちんと見せたいかどうか」を基準に考えてみると、判断に迷いにくくなりますよ。
設計の目的をひとこと言葉にしてから図法を選ぶ、という順番を意識してみてくださいね。

ここまでで、キャビネット図がどんな図法で、等角図とどうちがうのかが見えてきたと思います。
次は、いよいよ本題である「奥行きを半分にする理由」と、実際の描き方の手順を見ていきましょう。

ポイント2：奥行きを半分にする理由と描き方の手順

キャビネット図で一番つまずきやすいのが、「なぜ奥行きの線を実物の半分の長さで描くのか」という点です。
これは目の錯覚を補正するための、ちゃんとした理由がある決まりごとなんです。

奥行きをそのまま描くと起きること

もし奥行きの線を実物と同じ長さのまま描いてしまうと、図がやたらと間延びして見えてしまい、せっかく実寸で描いた正面の形までもが、実際よりも小さく、ひしゃげたように見えてしまいます。
これは目の錯覚が関係していて、斜め方向に引いた線は、同じ長さの水平・垂直の線よりも長く見えやすいという性質があるためです。
製図の世界では、こうした見た目のズレを設計の段階からあらかじめ補正しておく工夫が、昔から積み重ねられてきました。
キャビネット図の「奥行き1/2」というルールも、その補正の工夫のひとつなんですよ。

その補正の方法として決められたのが、奥行きの線を実物の半分の長さで描くというルールです。
半分にすることで、目の錯覚によって長く見えてしまう分がちょうど打ち消され、見た目のバランスが実物にぐっと近づきます。
結果として、正面の形をゆがめることなく、自然な立体感で伝わる図に仕上がるというわけです。
難しい計算ではなく、割る2をするだけで済むのも、キャビネット図が製図の授業で最初に学ぶ図法として選ばれやすい理由のひとつですね。

奥行き1/2と45度のルール

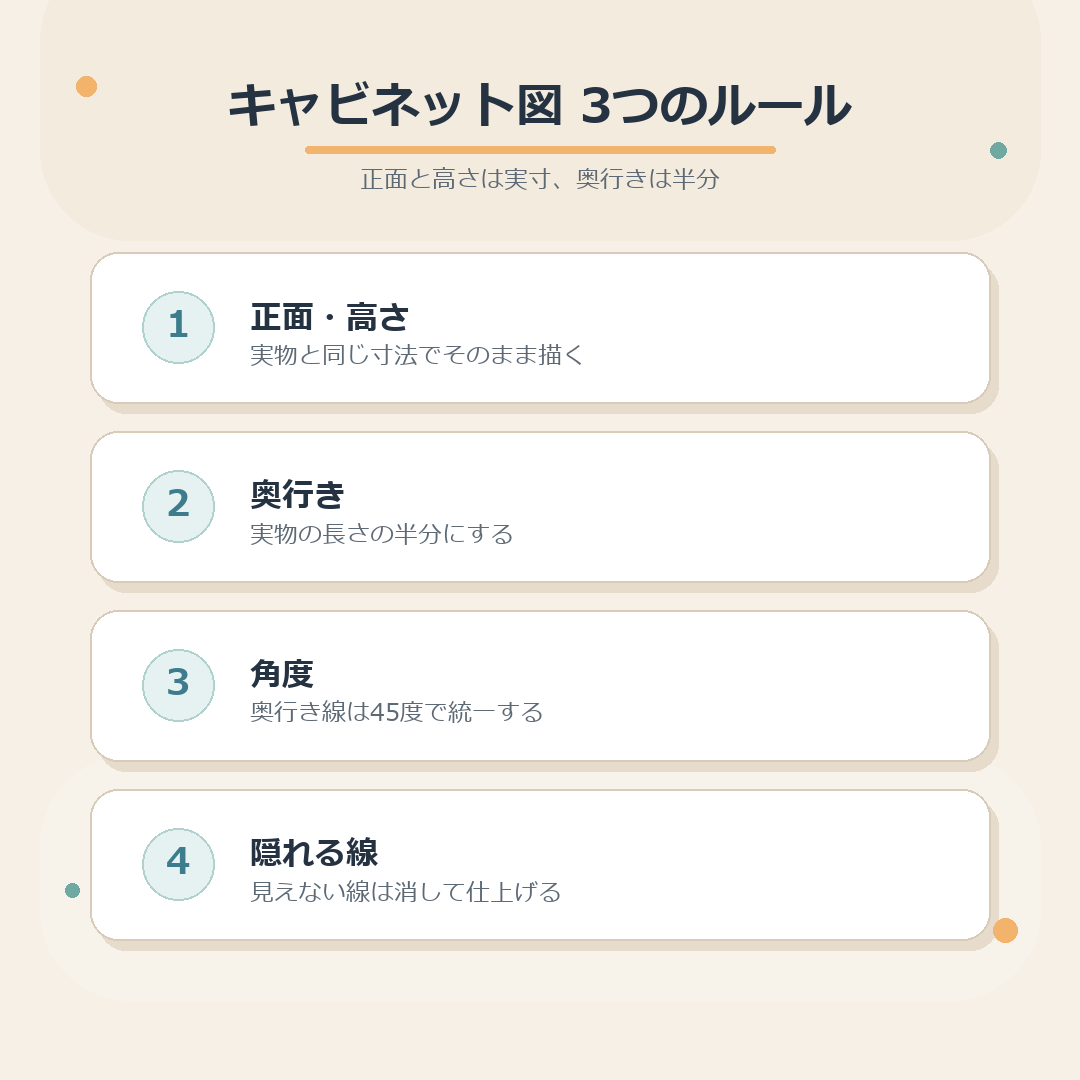

キャビネット図には、覚えておくべき決まりごとが3つあります。
ひとつめは正面の形と高さを、縮めたり伸ばしたりせず実物どおりの寸法で描くこと、ふたつめは奥行きの線を実物のちょうど半分の長さにすること、みっつめは奥行きの線を引く角度をいつも45度にそろえることです。
この3つのルールは、それぞれ単独ではなくセットで覚えておくと、テストの作図問題でも迷わずに手が動くようになりますよ。
順番に「実寸・半分・45度」と声に出して確認するのもおすすめです。

角度が45度に決まっているのは、見た目の自然さと描きやすさのバランスがちょうど良いためです。
45度であれば、技術室にある三角定規の角をそのまま当てるだけで線を引けるので、分度器を使って細かく角度を測る手間がかかりません。
学校で使う三角定規のセットには必ず45度の角があるので、道具を選ぶ段階で迷うこともなく、誰でも同じ精度で作図できるようになっているんですよ。
この手軽さも、キャビネット図が広く使われている理由のひとつです。

3ステップで描く手順

実際に描くときの手順は、大きく3つのステップに分けて考えると迷いにくくなります。
まず1つめのステップで、正面から見た形を実物と同じ大きさで、正確な寸法をとりながら描きます。
次に2つめのステップで、正面の各頂点から45度の向きに、実物の奥行きを半分にした長さの線を、三角定規を使ってそろえて引きます。
最後に3つめのステップで、その奥行き線の先にある点どうしをつないで、奥の面を完成させれば、キャビネット図の基本の形が仕上がります。

仕上げの段階では、実際に見える辺は実線でしっかり残し、物のかげになって見えない辺はうすく描いてから最後に消して、図をすっきりさせましょう。
線を消し忘れると、見取り図としての立体感が伝わりにくくなってしまいます。
技術室で実際に作図をするときは、「正面・奥行き・仕上げ」というこの3ステップの順番を声に出しながら確認すると、手順を飛ばしたり、順番を間違えたりすることが少なくなりますよ。
仕上げまで丁寧にやり切ることが、きれいな図に仕上げる一番の近道です。

理由と手順がつながると、ただ暗記するだけだったルールが、納得しながら使える知識に変わりますね。
最後に、実際の数字を使った例題で、計算のしかたを確認していきましょう。

ポイント3：例題で確認する計算のコツ

ルールを覚えても、実際の数字が出てくると手が止まってしまう生徒は少なくありません。
計算のコツさえつかめば、キャビネット図の問題は一気に解きやすくなりますよ。

例題1 奥行きの長さを求める

最初の例題です。
実物の奥行きが40ミリの箱を、キャビネット図で描くとします。
このとき奥行きの線の長さは、実物の奥行きを半分にするというルールにしたがって、40割る2で20ミリと求められます。
あとは正面の各頂点から45度の向きに、この20ミリの線を三角定規を使って引くだけで、奥行きの部分はできあがりです。
正面の縦と横の寸法には、この「割る2」の計算はいっさい関係しないという点も、あわせて確認しておきましょう。

問題の数字が変わっても考え方はまったく同じで、実物の奥行きの数字だけを2で割るということさえ覚えておけば大丈夫です。
奥行きが50ミリなら25ミリ、80ミリなら40ミリというように、数字が変わっても手順は一つも変わりません。
正面の縦と横の寸法は、割り算をせずにそのまま実寸で使うという点も、あわせて忘れないようにしましょう。
この1点さえ意識しておけば、計算問題への苦手意識はぐっと減らせるはずですよ。

例題2 箱全体の寸法で確認する

次は、3つの寸法がそろった少し複雑な例題です。
正面が縦30ミリ・横50ミリ、奥行きが60ミリの箱を、キャビネット図で描いてみましょう。
まず正面の縦30ミリ・横50ミリの長方形を、そのまま実寸で正確に描きます。
そこから長方形の各頂点に向けて、奥行き60割る2で求めた30ミリの線を、三角定規の45度の角を使ってそろえて引いていきます。
頂点の数だけ同じ長さ・同じ角度の線を引くのがポイントで、1か所でも角度や長さがずれると、図全体のバランスがくずれて見えてしまうので注意しましょう。

最後に、それぞれの奥行き線の先端どうしを、正面の長方形と同じ形になるようにつなげば、正面・高さ・奥行きの3つの寸法がすべて反映されたキャビネット図の完成です。
頂点が増えて線の本数が多く見えても、変えるのは奥行きの計算だけだと分かっていれば、複雑に見える問題も落ち着いて1つずつ解いていけますね。
仕上げに、隠れて見えない辺を消すのも忘れないようにしましょう。
線を整理するだけで、図全体がぐっと見やすくなりますよ。

計算でつまずかないコツ

キャビネット図の計算問題でつまずく人の多くは、正面の寸法まで一緒に割ってしまったり、反対に奥行きだけを割り忘れたまま実寸で描いてしまったりするミスをしています。
解くときは「変えるのは奥行きの数字だけ」という1点だけを意識すれば、こうしたミスはぐっと減らすことができます。
問題文を読んだら、まず正面の寸法・高さ・奥行きの3つの数字をノートの端に書き出し、奥行きの数字だけに丸をつけてから計算を始めるのがおすすめです。
この一手間だけで、計算まちがいのほとんどは防げますよ。

角度についても、45度以外の数字が答えに出てきたら、それは計算まちがいの合図だと思ってください。
キャビネット図では、奥行きの線の角度は必ず45度に固定されているというルールを、いつも頭の片すみに置いておきましょう。
この確認のクセをつけておくだけで、テスト本番で時間が足りないときでも、落ち着いて見直しができるようになりますよ。
焦っているときほど、基本のルールに立ち返ることが正解への近道になります。

理屈と手順、そして計算のコツがそろえば、キャビネット図はもう怖くありませんね。
最後に、作図の前にサッと見返せる確認リストと、よくある質問をまとめておきます。

作図前の確認リスト

キャビネット図を描く前や、テスト直前に見直せるように、今日のポイントを短いチェック項目にまとめました。
1つずつ声に出して確認するだけでも、うっかりミスをぐっと減らすことができますよ。
特に計算問題では、確認の順番を毎回同じにしておくと、時間が足りないときでも迷わず見直せます。

• 正面の形と高さは、縮めずに実物どおりの寸法で描いているか。
• 奥行きの線は、実物の奥行きを2で割った長さになっているか。
• 奥行きの線を引く角度は、45度でそろっているか。
• 物のかげになって見えない辺は、線を消してすっきりさせているか。
• 等角図ではなくキャビネット図を選ぶ理由を、自分の言葉で説明できるか。

よくある質問

テストに出るのはどこですか

一番よく出るのは「奥行きを半分にする理由」と「実際の寸法から奥行きの長さを計算する問題」です。
用語の意味を問う問題だけでなく、40ミリや60ミリといった具体的な数字を使って、奥行きの線の長さを求めさせる計算問題が定番になっています。
この記事の例題1・例題2と同じパターンで、数字だけを変えて出題されることが多いため、計算の流れを覚えておくと安心です。
特に技術科の定期テストでは、図の特徴を選ぶ問題と計算して線を描く問題がセットで出ることがほとんどです。
両方のパターンに対応できるよう、何度か繰り返して練習しておくと、テスト当日は落ち着いて取り組めますよ。

等角図とキャビネット図、どちらを覚えればいいですか

結論としては、どちらも試験範囲になっているため、両方の特徴とちがいをセットで覚えておく必要があります。
等角図は縦・横・奥行きを同じ比率で描く図法、キャビネット図は奥行きだけを半分にして正面を実寸で残す図法、という対比で覚えると混同しにくくなります。
「正面を正確に見せたいのがキャビネット図」という一言を軸にすれば、名前と特徴が結びつきやすくなりますよ。
実際には、図面の用途に応じて使い分ける必要があるため、「これを図に描きなさい」という指定がある場合はその指示に従い、指示がない場合は「正面の形が大事か、全体のバランスが大事か」を読み取ってから選ぶようにしましょう。

奥行きの計算がうまくいかないときは

結論は、正面の寸法まで一緒に割ってしまっていないかを、まず確認してみてください。
キャビネット図の計算でまちがえやすいのは、奥行きだけでなく正面や高さの数字まで2で割ってしまうケースです。
問題文に出てきた3つの数字のうち、奥行きの数字だけに印をつけてから計算を始めると、こうしたまちがいをかなり防ぐことができます。
テスト本番で計算がうまくいかなかったときは、一度図を描くのをやめて、問題文に戻り「変えるのは奥行きだけ」というルールを思い出してから、最初から計算を やり直してみてください。
焦っているときこそ、基本に立ち返ることが正解への近道です。

おわりに

今日はキャビネット図の書き方について、等角図とのちがいから、奥行きを半分にする理由、描き方の3ステップ、そして例題を使った計算のコツまで解説してきました。
正面と高さは実寸、奥行きは半分、角度は45度という3つのルールさえ押さえておけば、テストの作図問題にも落ち着いて対応できるはずです。
製図は一度コツをつかんでしまえば、あとは同じ考え方の繰り返しですので、ぜひ何度か手を動かして練習してみてくださいね。
