はじめに
木工の実習で、のこぎりを引いているうちに材料がずれてしまった、接着した板が固まる前にすべってしまった、そんな経験はありませんか。
切る・削る・接着するといった作業の前には、必ず材料を固定するという工程があります。ここが甘いと、どんなに手先が器用でも線どおりに仕上げることはできません。固定は地味に見えて、実は仕上がりの精度と安全を両方支えている大切な工程なのです。
この記事では、万力・クランプ・端金という3つの固定の道具について、それぞれの役割から使い方、場面ごとの選び方までを順番に整理していきます。
読み終える頃には、目の前の作業にどの道具を選べばよいかが自然に判断できるようになっているはずです。
実習の説明にも、家庭での日曜大工にもそのまま使える内容なので、ぜひ最後まで読んでみてください。
それでは早速見ていきましょう。
- 万力・クランプ・端金それぞれの役割とちがい
- 材料をしっかり固定するための締め方のコツ
- 作業の内容に合わせた道具の選び方

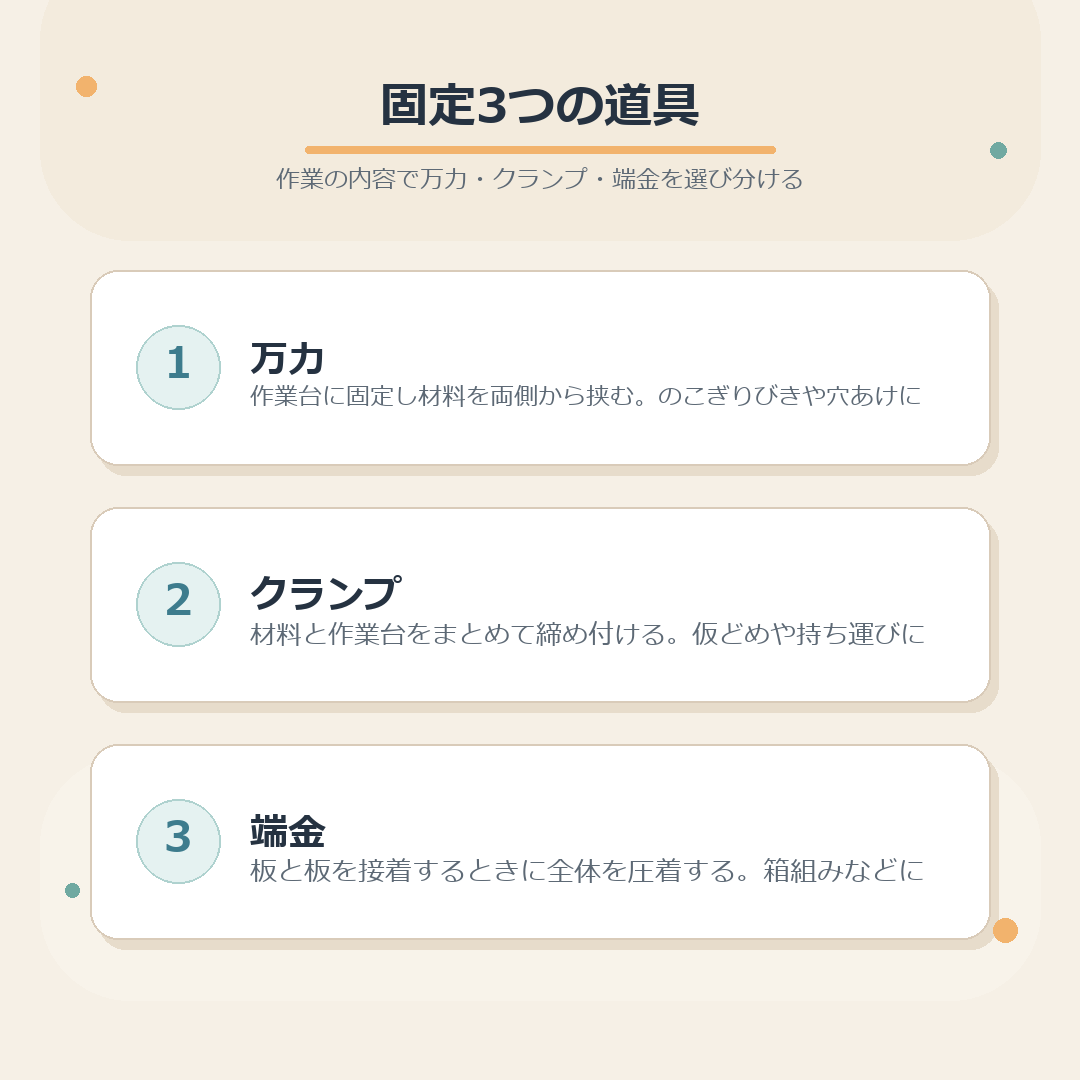

固定の3つの道具
固定の道具といっても、万力・クランプ・端金の3つでは得意なことが少しずつ違います。
今日はこの3つを「何のために使うのか」という視点で整理していきます。この違いを知っておくだけで、実習中に道具選びで迷う時間がぐっと減りますよ。
- 万力：作業台に固定して、材料を両側から挟み込む道具。
- クランプ：材料と作業台をまとめて締め付けられる道具。
- 端金：板と板を接着するときに全体を圧着する道具。
ポイント1：万力の使い方
まず紹介するのは、作業台に取り付けられている万力です。
力のかかるのこぎりびきや穴あけほど、万力の固定の良し悪しが仕上がりを左右します。
ここでは万力のしくみと使い方のポイントを紹介します。少しの締め方の違いで、作業のしやすさが大きく変わってきます。
万力の使い方のポイントを紹介します
万力の役割としくみ
万力は作業台に取り付けられている締め道具で、ハンドルを回すことで口金と呼ばれる2枚の板が材料を両側からしっかり挟み込みます。のこぎりびきや穴あけのように、材料に力を加える作業では、材料が少しでも動いてしまうと線どおりに加工することができません。万力を使えば材料が動きにくくなるので、両手を工具に集中させて安全に作業を進めることができます。作業台に備え付けられていることが多く、実習室で最初に覚える固定の道具といってもよいでしょう。
初めて使うときは、まず軽く材料を挟んでから、実際に動かないかを手で確かめてみましょう。
この一手間があるだけで、作業の途中で慌てることがぐっと減っていきます。
材料を均等に締めるコツ
万力を使うときは、材料を口金のちょうど中央に置いてから、ハンドルを回して締めていくのが基本です。片側の端に寄せたまま締めてしまうと、材料が斜めに傾いたまま固定されてしまい、そのまま加工すると切断面や穴の位置がずれる原因になります。締めるときは一気に力を入れるのではなく、少しずつ様子を見ながら均等に締めていくと、材料がまっすぐな状態で安定します。締め終わったら、もう一度材料を手で軽く押してぐらつきがないかを確認する習慣をつけておくと安心です。
材料の厚みが均一でないときほど、中央に置くという基本が効いてきます。
基本を守るだけで、仕上がりの精度は大きく安定していきますよ。
丸い材料を固定する工夫
丸棒のような断面が丸い材料は、そのまま万力で挟もうとすると力の逃げ場ができてしまい、締めている途中で転がってしまうことがあります。転がった状態で工具を当てると、けがにつながる危険もあるので注意が必要です。このようなときは、V字の溝を彫った当て木を一つ挟んでおくと、丸い材料でも接する面が増えて安定して固定できるようになります。当て木は特別な道具ではなく、端材を少し加工するだけで手作りできるので、実習室に一つ用意しておくととても便利です。
形が変わった材料に出会ったときほど、当て木のような工夫が力を発揮します。
道具を工夫する発想も、技術の学習で身につけたい力の一つです。
- 両側から挟んで固定：ハンドルを回して口金で材料をしっかり挟みます。
- 中央に置いて均等に締める：片寄せて締めると材料が傾いてしまいます。
- 丸い材料は当て木を活用：V字の当て木で転がりを防ぎます。
固定の工程は、木工室での安全のルールとも深くつながっています。
あわせて確認しておくと、万力を使うとき以外の場面でも安全への意識が身についていきますよ。
ポイント2：クランプの使い方
万力の次に紹介するのは、持ち運びができるクランプです。
作業台に備え付けられていない場所や材料でも、クランプがあれば固定できます。
ここではクランプの種類と使い方のコツを紹介します。手元に一つあるだけで、実習の幅がぐっと広がりますよ。
クランプの使い方のポイントを紹介します
C型クランプとF型クランプのちがい
クランプには主にC型とF型の2種類があり、それぞれ得意なことが違います。C型クランプはねじを回して締める力が強く、しっかりと固定したいときに向いています。一方のF型クランプはレバーやねじで幅をすばやく調整できるため、材料の厚みに合わせて手早く固定したい場面で活躍します。実習室にはどちらも用意されていることが多いので、作業の内容に合わせて使い分けられるように、まずはそれぞれの形と締め方の違いを見比べておくとよいでしょう。
迷ったときは、強く締めたいならC型、手早く仮どめしたいならF型と覚えておきましょう。
用途で選び分けられるようになると、作業の段取りがぐっとスムーズになります。
クランプの締め方と固定位置
C型クランプは、ねじの部分を回して材料と作業台をまとめてしっかり固定するために使います。固定する位置は、実際に力がかかる場所からできるだけ近い場所を選ぶことが大切です。力がかかる場所から離れた位置で固定してしまうと、その分だけ材料がしなったり動いたりしやすくなり、加工の精度が落ちてしまいます。締めるときは万力と同じように、いきなり強く締めるのではなく、少しずつ様子を見ながら固定していくと、材料や作業台を傷めずに安定させることができます。
一箇所だけでなく、必要に応じて二箇所で固定すると、より安定感が増します。
作業の内容に合わせて固定する場所を考える習慣をつけていきましょう。
当て木で傷を防ぐ
クランプの金具の部分は金属でできているため、材料に直接当てて締めてしまうと表面がへこんだり傷ついたりしてしまいます。これを防ぐために、金具と材料の間に薄い木片を当て木として挟んでおくのが基本の使い方です。当て木を挟むことで力が分散し、材料の表面をきれいなまま保つことができます。特に仕上げ間近の材料や、目立つ面を扱うときには、このひと手間を忘れないようにしましょう。当て木は使い終わったらすぐに元の場所へ戻しておくと、次に使うときにも困りません。
当て木の有無は仕上がりに直結する、見落とされがちな大切なポイントです。
小さな一手間の積み重ねが、丁寧な作品づくりにつながっていきます。
- C型は強い締め付け：しっかり固定したい場面に向いています。
- F型はすばやい調整：仮どめや手早い固定に向いています。
- 当て木で傷を防ぐ：金具と材料の間に薄い木片を挟みます。
クランプで固定したあとにねじを締める作業に進むことも多いですよね。
固定から締結までの流れをつなげて覚えておくと、実習全体の見通しがさらに立てやすくなりますよ。
ポイント3：端金と道具の使い分け
最後に紹介するのは、板と板を接着するときに使う端金です。
3つの道具の役割を理解しておけば、作業に合わせて自然に選べるようになります。
ここでは端金の使い方と、3つの道具の使い分け方を紹介します。ここまでの内容の総まとめにもなる大切なパートです。
端金と道具の使い分けのポイントを紹介します
端金とは何か
端金は、板と板を接着するときに材料全体を挟んで圧着するための、細長い形をした固定の道具です。万力やクランプが一点を強く締めるのに向いているのに対して、端金は長い材料や広い面を全体的に締め付けられるのが特徴です。木工用ボンドで板を貼り合わせるときは、接着剤が固まるまでの間、材料どうしがずれないように圧力をかけ続ける必要があります。端金を使えば、その長い時間を安定した力で支え続けることができるので、箱組みのように複数の板を組み合わせる作業でとても頼りになります。
接着剤が完全に固まるまでは、端金を外さずそのままにしておきましょう。
途中で外してしまうと、せっかくの圧着がやり直しになってしまいます。
端金の締め方の順番
端金を使うときは、まず接着する板どうしの面をぴったり合わせてから、両端にあるねじを少しずつ交互に締めていくのが基本の順番です。片側だけを先に強く締めてしまうと、力の逃げ場を失った材料がその場でずれてしまい、ずれたまま接着剤が固まってしまうことがあります。両端を交互に、様子を見ながら少しずつ締めていくことで、材料どうしをまっすぐな状態に保ったまま圧着することができます。締め終わったあとは、はみ出した接着剤を軽くふき取っておくと、仕上がりがよりきれいになります。
交互に少しずつ、という順番さえ守れば、大きな失敗にはつながりにくくなります。
焦らず一つずつ確認しながら進めていきましょう。
作業内容に合わせた道具の選び方
ここまで紹介してきた3つの道具は、作業の内容に合わせて選び分けることが大切です。のこぎりびきや穴あけのように力がかかる作業には万力、作業台に固定できない材料や仮どめには持ち運べるクランプ、板どうしを接着して圧着したいときには端金というように役割が分かれています。例えば板を接着して圧着したい場面なら、答えは端金かクランプになります。広い面を均等に締め付けられる道具を選ぶことが、きれいな仕上がりへの近道です。作業を始める前に、今日はどの道具が必要かを一度考えてみる習慣をつけておきましょう。
道具の特徴を知っているだけで、実習中の迷いはぐっと少なくなります。
自分で選べるようになることも、技術の学習で身につけたい力の一つです。
- 端金は板の接着に使う：長い材料や広い面を全体的に締め付けます。
- 両端を交互に締める：片側だけ先に締めると材料がずれてしまいます。
- 作業内容で道具を選ぶ：力がかかる作業は万力、接着は端金かクランプです。
作業前の確認リスト
実習で固定の道具を使う前に、今日の内容を簡単に振り返っておきましょう。
頭の中で手順を思い出しておくだけで、実際の作業がぐっとスムーズになります。
次の5つを、作業台に向かう前に確認してみてください。
- 力がかかる作業には万力を使っているか
- 材料は口金や締め位置の中央に置いたか
- 金具が直接当たる場所に当て木を挟んだか
- 端金は両端を交互に締めているか
- 固定してから道具を使い始めているか
よくある質問
端金がないときはクランプで代用できますか
端金が足りないときは、複数のF型クランプを一定の間隔で並べて締めることで、ある程度は代用することができます。ただし端金に比べると一箇所ずつの締め付けになるため、力のかかり方が均一になりにくく、締める順番や間隔にいつも以上に気を配る必要があります。板の中央部分が浮いてしまわないように、両端だけでなく中央にも一つクランプを加えると安定しやすくなります。可能であれば、大きな接着作業のときは端金を用意しておくほうが、失敗が少なく安心して進められます。
クランプはどのくらいの強さで締めればいいですか
締める強さの目安は、材料を手で軽く押してもぐらつかない程度で十分です。力任せに限界まで締めてしまうと、材料の表面がへこんだり、クランプ自体のねじ山を傷めてしまったりすることがあります。特に薄い板や柔らかい木材は、強く締めすぎるとそれだけで跡がついてしまうので注意が必要です。締めたあとに一度手で材料を動かしてみて、動かなければちょうど良い強さだと判断してよいでしょう。慣れないうちは先生に締め加減を確認してもらうと安心です。
万力とクランプ、どちらを先に覚えるべきですか
先に覚えるべきなのは、実習室で最初に使う機会が多い万力です。万力は作業台に備え付けられていて、のこぎりびきや穴あけといった基本の作業で必ず使うことになるため、使い方に慣れておくと以降の実習がスムーズに進みます。万力の締め方や中央に置くという基本を身につけたあとにクランプを使うと、力の加減や固定の考え方に共通点が多いことに気づき、理解がより深まります。端金は接着の場面でしか使わないので、万力とクランプに慣れてから覚えても十分に間に合います。順番に一つずつ、確実に使い方を身につけていきましょう。
おわりに
今日は万力・クランプ・端金という3つの固定の道具について、それぞれの役割と使い方を紹介しました。
どの道具も、材料をしっかり動かないようにするという点では同じですが、得意な場面がそれぞれ違います。
実習の前にこの記事を思い出して、今日の作業にはどの道具が向いているかを考えてみてくださいね。固定というひと手間を大切にするだけで、仕上がりの精度も安全もぐっと安定していきます。
