はじめに

技術室でLEDを使った実習をしていると、「抵抗を必ずつなぎましょう」と指示することがありますよね。
でも、なぜ抵抗が必要なのか、理由まで説明できる生徒は意外と多くありません。
実は、抵抗をつながずにLEDを電源へ直接つなぐと、あっという間に壊れてしまうことがあるんです。

この記事では、中学校の技術科で学ぶLEDの向きと、抵抗が必要な理由、そしてオームの法則を使った保護抵抗の計算方法を、身近な例を交えてわかりやすく解説します。
ブレッドボードでの試し方や、信号機など身のまわりの活用例まで、順番に整理していきますね。

LEDと抵抗のつながりの全体像

今日押さえるのは、大きく3つのステップです。
まずLEDの基本と向きの考え方を知り、次にオームの法則を使って保護抵抗の値を計算できるようになり、最後にブレッドボードでの回路づくりと、身近な製品での活用例につなげていきます。
この順番で読み進めると、LEDと抵抗の関係がすっきり整理できますよ。

ポイント1：LEDの基本と向きを知る

LEDは、発光ダイオードと呼ばれる半導体の部品です。
豆電球と違って、必ず正しい向きにつながないと光りません。
まずは、LEDの基本的なしくみと、向きの見分け方を見ていきましょう。

LEDとはどんな部品か

LEDは発光ダイオードの略で、半導体でできた部品に電気を流すと、光を出す性質を持っています。
豆電球のように、中のフィラメントを高温にして光らせているわけではありません。
半導体の中で電子と、電子が抜けたあとの「ホール」と呼ばれる部分がぶつかると、そのときに生まれるエネルギーが、直接光として外に放たれるしくみになっているのです。
この違いのおかげで、LEDは熱をほとんど出さずに、効率よく光を作り出すことができます。
技術室にある実習キットのLEDも、同じしくみで光っているので、実際に手に取って観察してみるとイメージがつかみやすくなりますよ。

豆電球はどんな向きでつないでも光りましたが、LEDはそうはいきません。
この向きの違いが、次に説明する「極性」という考え方につながっていきます。
まずは、豆電球との違いをしっかりイメージしておきましょう。

LEDに向きがある理由

実習で「光らない」というトラブルが起きたときは、まず配線をやり直す前に、LEDの向きを確認する習慣をつけると効率的です。
足の長さが分からなくなってしまった場合は、LEDの内部を透かして見える金属部分の大きさでも見分けられますよ。

抵抗なしでつなぐとどうなるか

LEDを抵抗なしで電池や電源に直接つなぐと、とても大きな電流が一気に流れてしまいます。
LEDは、決められた電流の範囲でしか安全に光らせることができない部品だからです。
電流が大きくなりすぎると、半導体の内部が急激に発熱し、最終的には焼き切れて壊れてしまうことがあります。
一度壊れてしまったLEDは、元に戻すことができないため、実習ではとくに注意が必要な失敗のひとつです。
だからこそ、LEDを使う回路には、電流の量を適切な範囲に抑えるための工夫が欠かせません。

この「電流を抑える工夫」として登場するのが、次のポイントで説明する抵抗です。
抵抗を正しく選ぶことができれば、LEDを壊さずに、安全に光らせ続けることができますよ。

LEDの基本と向きが分かったところで、次はいよいよ、抵抗の役割と具体的な計算方法に進みます。
難しそうに感じるかもしれませんが、使う式はとてもシンプルなので安心してくださいね。

ポイント2：抵抗の役割と計算

LEDを安全に光らせるためには、電流の量を制限する抵抗が欠かせません。
オームの法則を使えば、必要な抵抗の値を自分で計算できます。
例題を使いながら、実際に手を動かして計算してみましょう。

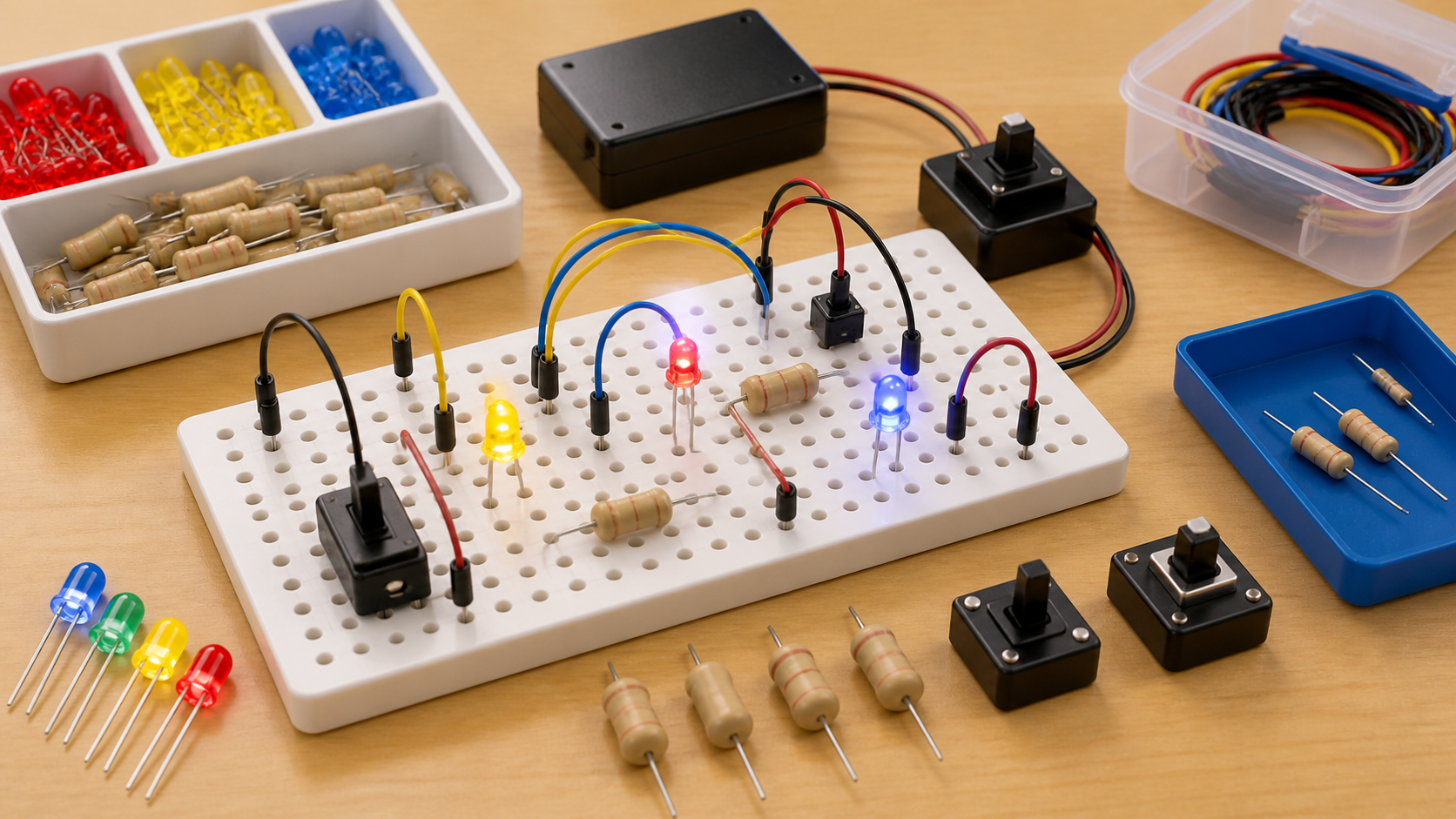

保護抵抗のはたらき

LEDを守るために回路へ入れる抵抗のことを、保護抵抗と呼びます。
抵抗は、電流の流れにくさを表す部品で、値が大きいほど、流れる電流の量を小さく抑えることができます。
この性質を利用して、LEDに流れる電流を、安全な範囲にきちんとおさめてあげるのが保護抵抗の役割です。
抵抗の値を求めるときには、電圧・電流・抵抗の関係を表す「オームの法則」を使います。
式で表すと、電圧イコール電流かける抵抗、つまりV＝I×Rという、とてもシンプルな関係になっているんですよ。

この式を変形すれば、電圧と電流が分かっているときに、必要な抵抗の値を逆算することができます。
次は、実際の数字を使って、保護抵抗の値を求める練習をしてみましょう。
使うのはかけ算と割り算だけなので、身構える必要はありませんよ。

保護抵抗の値を計算してみよう

実際の実習では、ぴったり150オームの抵抗が手元にないこともあります。
そのようなときは、少し値の大きい抵抗を選ぶと、電流が抑えめになり、LEDを安全側で使うことができますよ。

抵抗値の読み方(カラーコード)

抵抗の表面には、いくつかの色の帯が並んでいて、この色の組み合わせで抵抗値を読み取ることができます。
これをカラーコードと呼び、色ごとに割り当てられた数字を、決まった順番で読んでいく方法です。
1本ずつ数字を暗記するのは大変に感じるかもしれませんが、カラーコード表を手元に置いて照らし合わせれば、だれでも読み取ることができます。
技術室に置いてある抵抗にも、同じように色の帯がついているので、実際に手に取って確かめてみましょう。
細かい文字の代わりに色で情報を表す工夫は、小さな部品ならではの知恵といえますね。

抵抗値が分かれば、その抵抗を使ったときに、LEDへ実際どれくらいの電流が流れるかも逆算できます。
計算とカラーコードの両方を使えるようになると、回路づくりの自由度がぐっと広がりますよ。

抵抗の役割と計算のしかたが分かったところで、次はいよいよ、実際に回路を組んで試す段階に進みます。
身近な製品での活用例もあわせて見ていきましょう。

ポイント3：回路づくりと身近な活用

計算した抵抗値をもとに、実際に回路を組んで確かめてみましょう。
ブレッドボードを使えば、はんだづけせずに手軽に試すことができます。
明るさの調整から、身近な製品での活用まで、順番に見ていきましょう。

明るさとLEDのつなぎ方

抵抗の値を変えると、LEDの明るさも変わります。
抵抗が小さいほど、流れる電流が増えるため、LEDは明るく光ります。
逆に抵抗が大きすぎると、電流が少なくなりすぎて、LEDが暗くなったり、光らなくなったりすることもあります。
複数のLEDを使う場合は、直列つなぎと並列つなぎで考え方が変わる点にも注意が必要です。
直列つなぎでは、それぞれのLEDにかかる電圧を足し算し、並列つなぎでは、それぞれに流れる電流を足し算して考えます。

この考え方を知っておくと、LEDを何個も使うイルミネーションのような回路でも、必要な電源の大きさを見積もることができます。
まずは1個のLEDで、明るさと抵抗値の関係をしっかり体感しておきましょう。

ブレッドボードで試してみよう

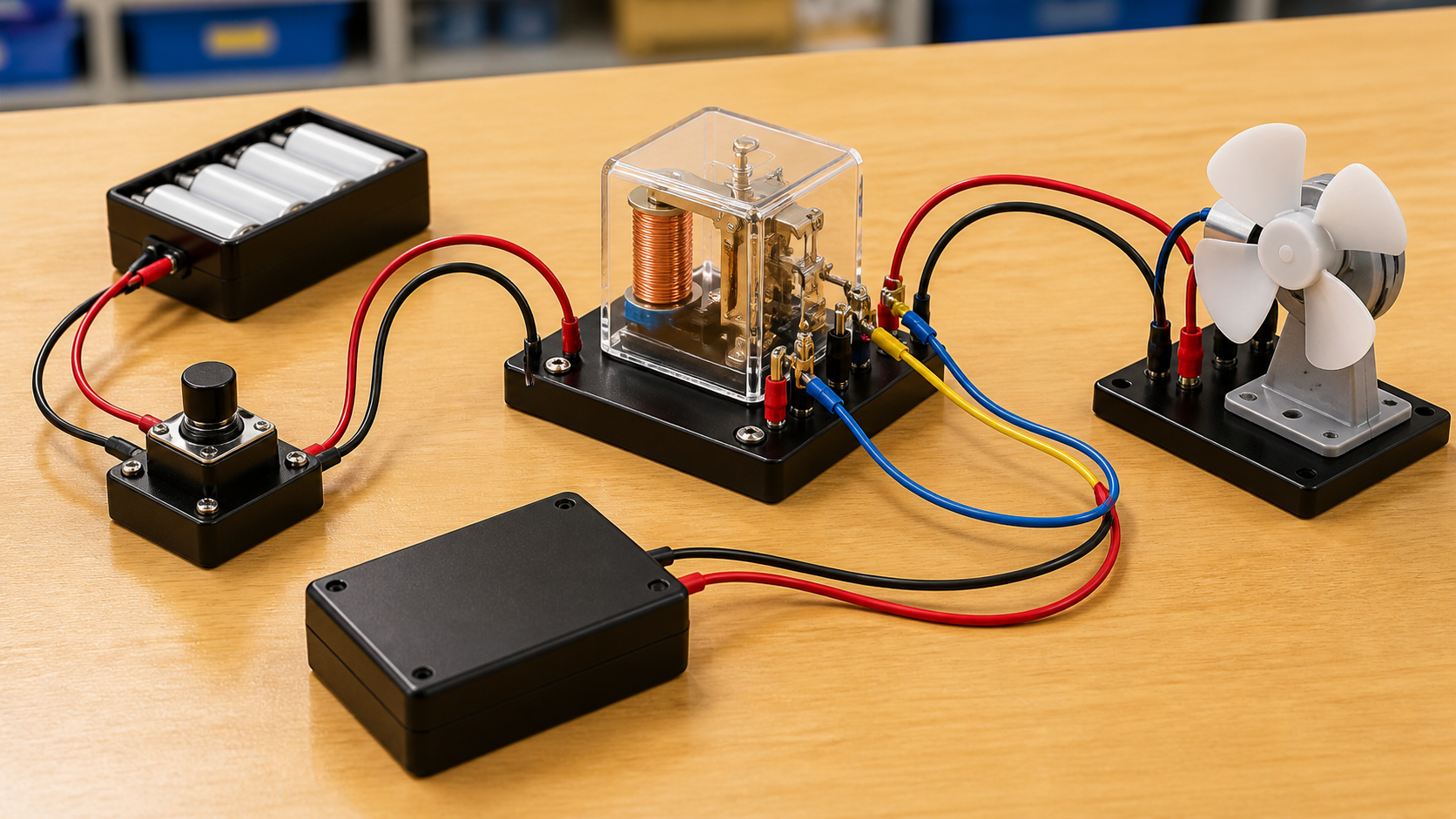

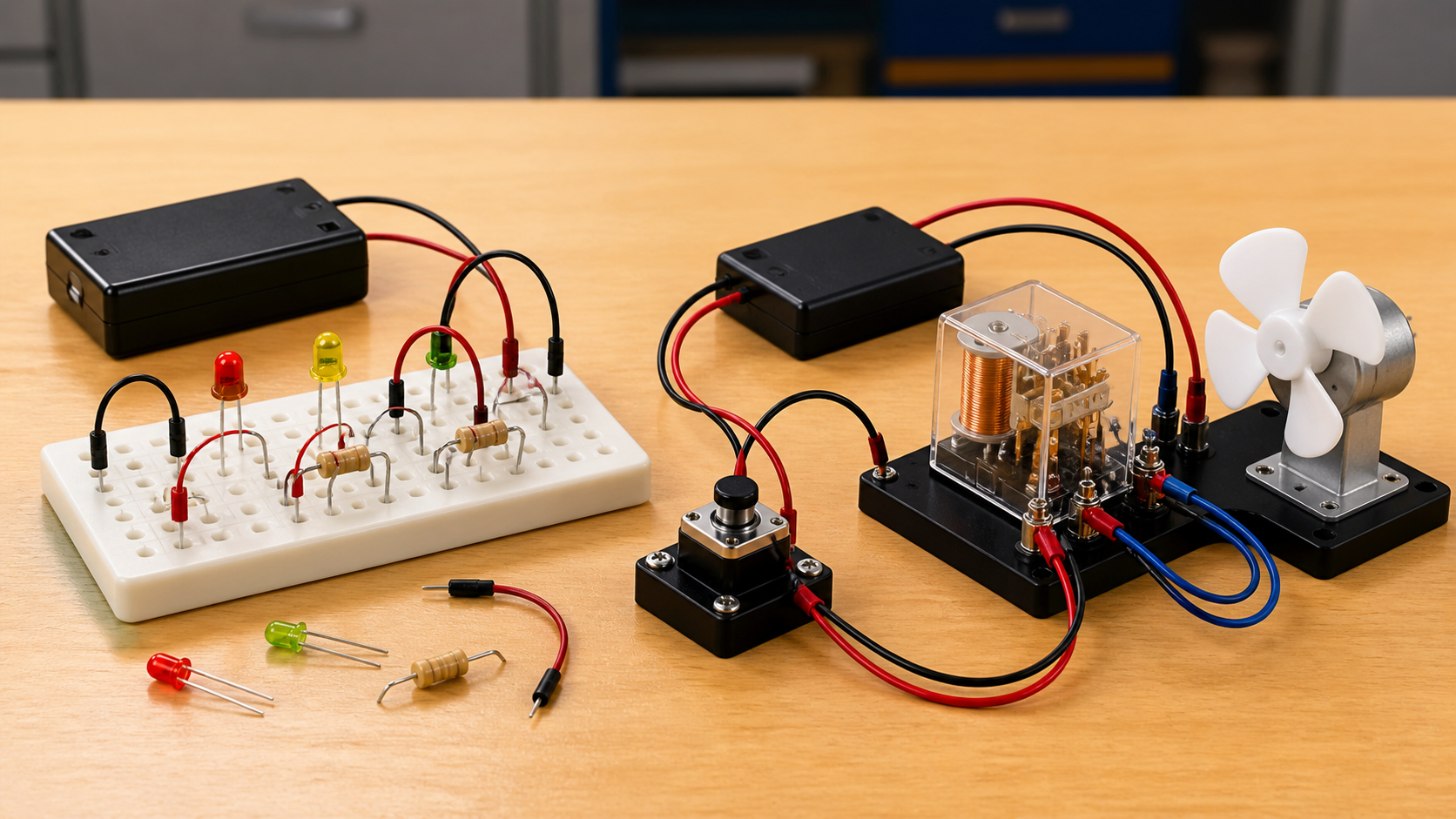

もっと大きな電流を扱う照明などでは、スイッチの代わりにリレーという部品が使われることもあります。
小さな電気信号で、大きな電気を制御するしくみは、LEDの回路を理解しておくと考え方がつかみやすくなりますよ。

身近な製品でのLEDの活用

LEDは、信号機や家電のパイロットランプなど、身のまわりのさまざまな場所で使われています。
白熱電球に比べて消費電力が少なく、寿命も長いため、省エネの技術としても広く注目されているのです。
信号機のように、屋外で長時間つけっぱなしにする機器ほど、LEDに切り替えることで電気代の節約効果が大きくなります。
スマートフォンの充電ランプや、家電の電源ランプなど、小さなLEDひとつにも、必ずどこかに保護抵抗が使われています。
ふだん何気なく見ているランプの中に、今日学んだ計算のしくみが隠れていると考えると、少し見え方が変わってきますね。

身近な製品を分解して観察する機会があれば、抵抗がどこに使われているか探してみるのもおすすめです。
今日学んだ知識は、これからの電子回路の学習の土台になっていきますよ。

ここまでで、LEDの基本、抵抗の計算、回路づくりと活用の3つがつながりました。

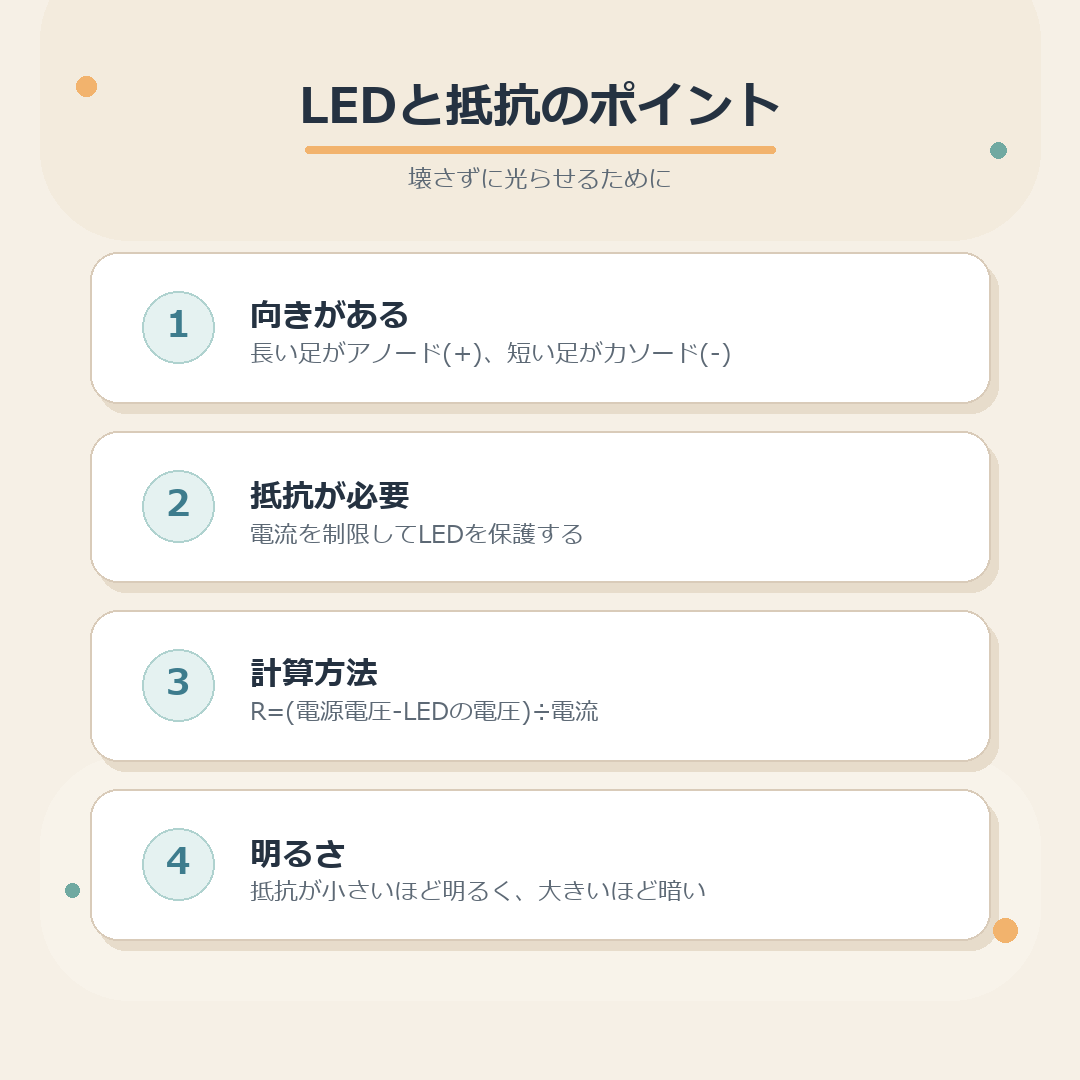

最後に、実習の前に確認しておきたいポイントを、リストにしてまとめておきます。

実習前の確認リスト

ここまで学んだLEDと抵抗の知識を、実際の実習で使えるように、回路を組む前に確かめたいことをリストにしました。
難しい計算をしなくても、この5つを意識するだけで、LEDを壊さずに扱う習慣が身につきますよ。
テスト前の見直しにも、同じリストがそのまま使えます。

よくある質問

抵抗を入れずにLEDが光ることはありますか

結論から言うと、一瞬だけ光ることはありますが、おすすめできません。
電源電圧とLEDの動作電圧が近い場合など、条件によっては一時的に光ってしまうことがあります。
ただし、電流を制限するものが何もないため、電流が流れすぎて、短い時間でLEDが劣化したり、焼き切れたりする危険性が高くなります。
実習では、必ず計算した値の保護抵抗を入れてから電源をつなぐようにしましょう。
安全のためにも、抵抗なしでの点灯実験は行わないことをおすすめします。

抵抗値がぴったり合わなかったらどうすればいいですか

結論として、計算した値より少し大きい抵抗を選べば問題ありません。
市販の抵抗は、100オーム・150オーム・220オームのように、決まった数字の種類しかないことが多いためです。
計算でぴったり150オームと出た場合、150オームの抵抗があればそれを使い、なければ少し大きい220オームなどを選ぶと安全側になります。
抵抗値を大きくすると、電流はやや小さくなり、LEDは少し暗くなりますが、壊れる心配はありません。
逆に、計算値より小さい抵抗を選ぶことは避けましょう。

テストではどんな計算問題が出やすいですか

結論として、電源電圧・LEDの電圧・電流の3つのうち2つを与えて、残りを求めさせる問題がよく出ます。
抵抗値を求める問題では、まず電源電圧からLEDの電圧を引いて、抵抗にかかる電圧を求めることが最初のポイントです。
そのあとで、求めた電圧を電流で割れば、抵抗値が計算できます。
単位をアンペアに正しくそろえてから計算する習慣をつけておくと、ミリアンペアが出てきてもあわてずに対応できますよ。
公式を丸暗記するのではなく、何を求めたいのかを先に整理してから式を立てる練習をしておきましょう。

おわりに

今日は、LEDに抵抗が必要な理由と、オームの法則を使った保護抵抗の計算方法、そしてブレッドボードでの試し方や身近な活用例について学んできました。
向きと計算のポイントさえ押さえれば、LEDは決して難しい部品ではありません。
ぜひ今日から、身のまわりのLEDがどんな抵抗と組み合わされているか、意識して見てみてくださいね。

ご視聴ありがとうございました。
この記事の内容を動画でも解説しています。
ぜひご覧ください。
